Texas Instruments ESD224 TVS ESD保护二极管阵列
Texas Instruments ESD224 TVS ESD保护二极管阵列是双向阵列，设计用于高速应用，如USB 3.0和HDMI 2.0。ESD224的额定ESD冲击消散值为IEC61000-4-2国际标准中规定的最高水平（4级）。ESD224采用片上差分匹配串联元件来提高下行ESD钳位性能，同时保持高速接口的信号一致性。由ESD224片上ESD保护网络提供的超低钳位性能和高差分带宽使得该器件符合HDMI 2.0要求，同时为下行HDMI器件提供强大保护。
特性
- IEC 61000-4-2 4级ESD保护
- ±12kV接触放电
- ±15kV气隙放电
- IEC 61000-4-4 EFT保护
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保护
- 2A (8/20µs)
- IO电容
- 0.5pF（典型值）
- 符合HDMI 2.0要求
- 超低漏电流：0.1nA（典型值）
- 超低ESD钳位电压： 8V (16A TLP)（系统侧）
- 支持高达6Gbps的快速接口
- 工业温度范围：-40°C至+125°C
- 行业标准DQA封装
应用
- 终端设备
- 机顶盒
- 电视和显示器
- 笔记本电脑和台式机
- DVD、蓝光、多媒体播放器
- 接口
- HDMI 2.0/1.4
- 以太网10/100/1000 Mbps
- USB 3.0

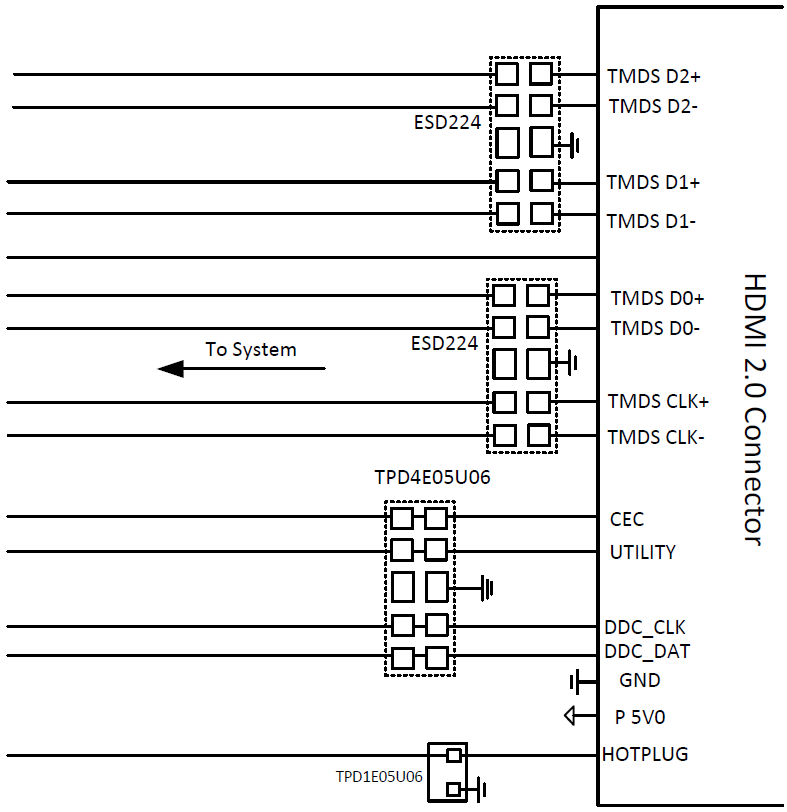

典型应用原理图
发布日期: 2018-05-21
| 更新日期: 2023-01-18
