Texas Instruments ESD341 TVS ESD保护二极管
Texas Instruments ESD341 TVS ESD保护二极管是用于HDMI 1.4电路保护的TVS ESD保护二极管。ESD341的额定ESD冲击消散值为IEC61000-4-2国际标准中规定的最高水平（4级）。该器件的IO电容为0.66pF（典型值），可实现高达3.4Gbps高速接口保护，包括支持HDMI 1.4b等协议。低动态电阻和低钳位电压确保为瞬态事件提供系统级保护。
30kV ESD额定值和5.4A浪涌提供强大的瞬态保护，采用微型封装，用于保护便携式电子产品和其他空间受限应用（例如可穿戴设备）中的3.6V电源轨。Texas Instruments ESD341采用行业标准0201 (DPL) 封装。
特性
- IEC 61000-4-2 4级ESD保护
- 30kV 接触放电
- 30kV气隙放电
- 5.4A (8/20 µs) IEC 61000-4-5浪涌保护
- IO电容：0.66pF（典型值）
- 直流击穿电压：±6.2V（典型值）
- 超低漏电流：100nA（最大值）
- 低ESD钳位电压：10.2V（16A TLP时）
- 低插入损耗：5GHz（–3dB带宽，DPL）
- 支持高达3.4Gbps的快速接口
- 工业温度范围：–40°C至+125°C
- 节省空间的行业标准0201占位面积 (0.6mm × 0.3mm × 0.3mm)
应用
- 终端设备
- 可穿戴设备
- 智能扬声器
- 便携式电子产品
- 小家电
- 笔记本电脑和台式机
- 电视和显示器
- 音响主机
- 后座娱乐系统
- 扩展坞
- 接口
- USB 2.0
- USB 3.0
- HDMI 1.4和2.0
- LVDS
- DisplayPort
- SIM卡

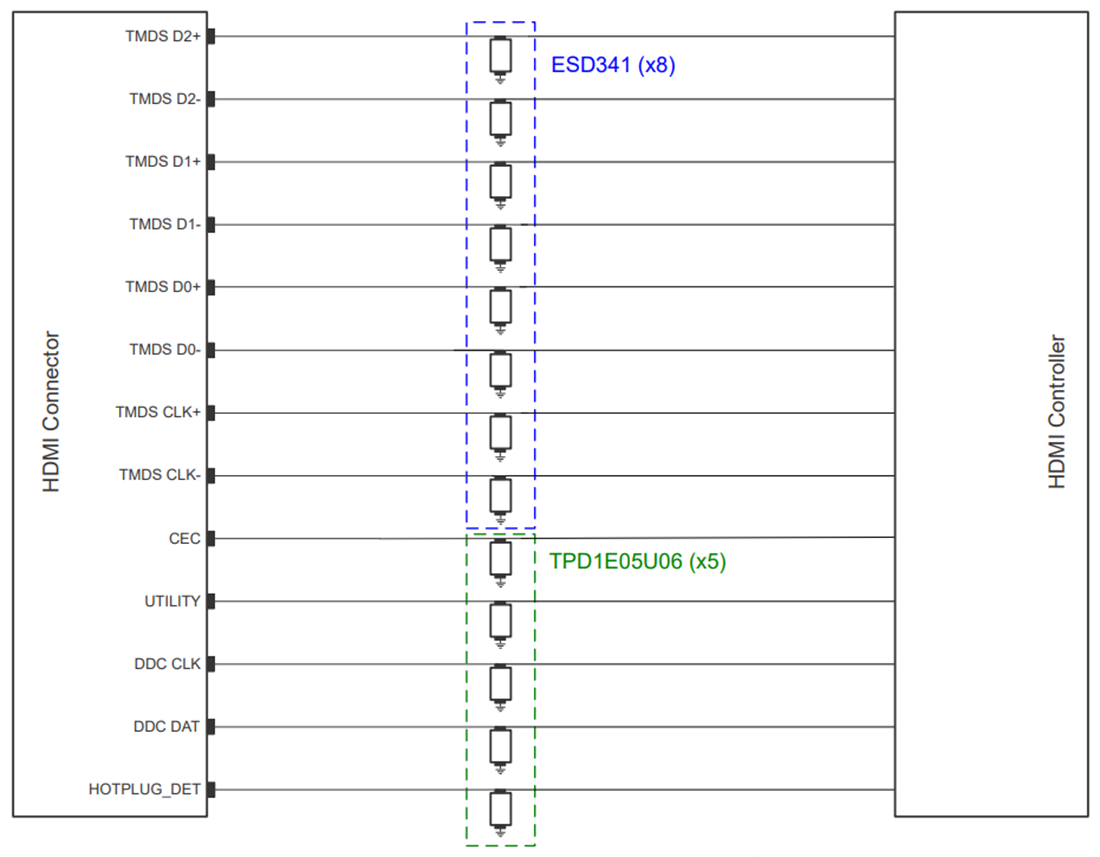

典型应用
相关开发工具
Texas Instruments ESDEVM评估模块 (EVM)
采用所有的传统ESD尺寸，从而能够测试任意数量的器件。
发布日期: 2022-09-06
| 更新日期: 2022-09-20
