Texas Instruments ESDS552双向ESD/浪涌保护二极管

Texas Instruments ESDS552双向ESD/浪涌保护二极管用于RS-485和RS-422接口保护。ESDS552的额定ESD消散能力超过IEC 61000-4-2国际标准中规定的（±30kV接触、 ±30kV气隙）的最大水平。该器件可以钳制峰值脉冲电流高达25A、8/20µs的浪涌，符合IEC 61000-4-5标准。

低钳位电压和低动态电阻有助于保护系统免受瞬态事件的影响。这种保护至关重要，因为工业系统需要高度的稳健性和可靠性。Texas Instruments ESDS552采用小型有引线SOT-23 (DBZ) 封装。

特性

  • IEC 61000-4-5浪涌保护
    • 25A (8/20µs)
  • IEC 61000-4-2 ESD保护
    • ±30kV接触放电
    • ±30kV气隙放电
  • 12 V 的工作电压
  • 双向极性支持正负电压波动
  • 双通道器件只需一个元件即可提供完整的ESD/浪涌保护
  • 小型有引线SOT-23封装，可实现低成本自动光学检测 (AOI)

应用

  • 终端设备
    • 工厂自动化和控制
    • 楼宇自动化
    • 电网基础设施
    • 暖通空调系统
    • 安全系统
  • 接口
    • RS-485
    • RS-422

其他资源

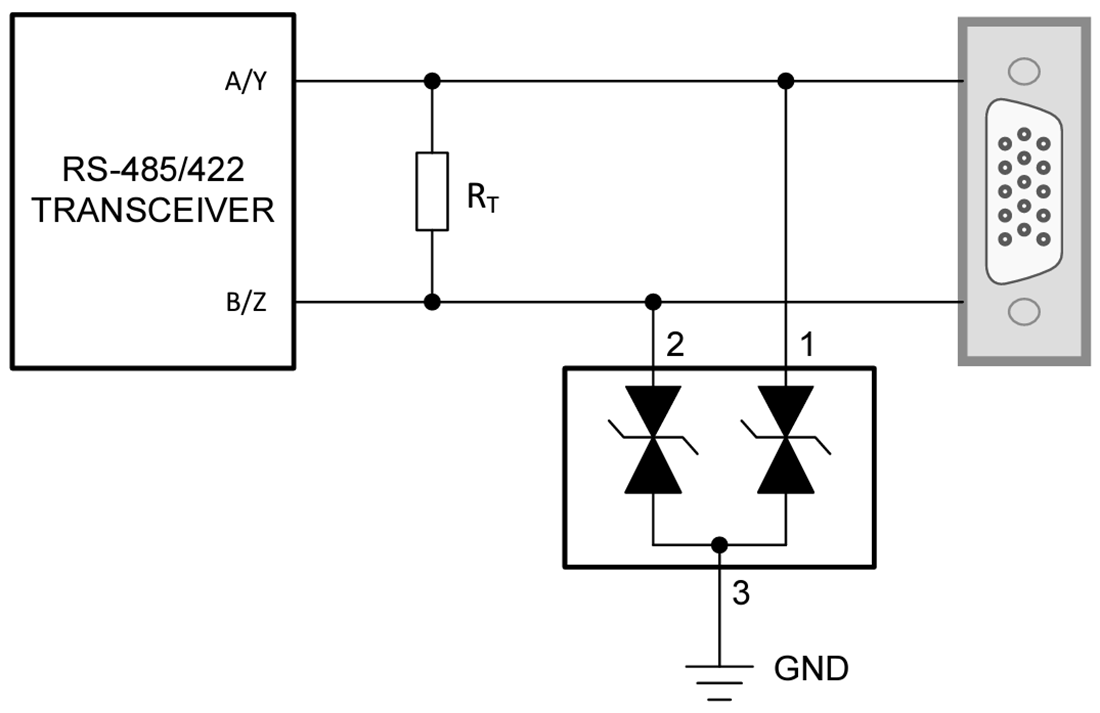

典型应用示意图

原理图 - Texas Instruments ESDS552双向ESD/浪涌保护二极管

相关开发工具

Texas Instruments ESDEVM评估模块 (EVM)

采用所有的传统ESD尺寸，从而能够测试任意数量的器件。
