Texas Instruments ESD751/Q1与ESD761/Q1 ESD保护二极管

Texas Instruments ESD751/ESD751-Q1和ESD761/ESD761-Q1 ESD保护二极管是适用于USB电力输送 (USB-PD) 的单通道低电容双向ESD保护器件。这些器件旨在耗散超过IEC 61000-4-2国际标准所规定最高水平（分别为±22kV接触放电、±22kV气隙放电，以及±15kV接触放电、±15kV气隙放电）的接触ESD冲击。 ESD751/ESD751-Q1和ESD761/ESD761-Q1具有低动态电阻和低钳位电压，有助于保护系统免受瞬态事件的影响。这种保护至关重要，因为工业系统对鲁棒性和可靠性的要求很高。Texas Instruments ESD751-Q1和ESD761-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • IEC 61000-4-2 4级ESD保护
    • ±22kV或±15kV接触放电
    • ±22kV或±15kV气隙放电
  • 强大的浪涌保护
    • IEC 61000-4-5 (8/20µs) （2.8A或1.8A）
    • 工作电压：24V
  • 双向 ESD 保护
  • 低钳位电压可保护下游元件
  • 温度范围：–55°C至+150°C
  • I/O电容= 1.6pF或1.1pF（典型值）
  • 采用标准引线封装和0402占位尺寸封装（SOD-523 (DYA)和X1SON (DPY)）
  • 用于自动光学检测 (AOI) 的引线封装

应用

  • 工业控制网络
    • DeviceNet
    • 智能配电系统
    • 4/20mA电路
    • PLC浪涌保护
    • ADC浪涌保护
  • USB供电 (USB-PD)
    • VBUS保护
    • I/O保护

数据手册

典型应用

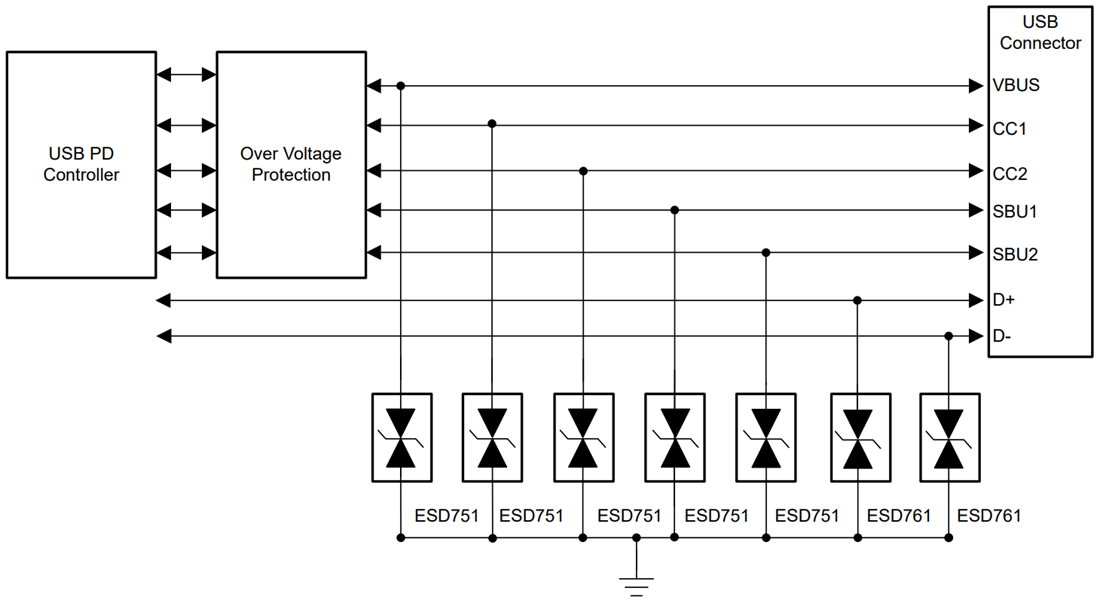

应用电路图 - Texas Instruments ESD751/Q1与ESD761/Q1 ESD保护二极管

相关开发工具

Texas Instruments ESDEVM评估模块 (EVM)

采用所有的传统ESD尺寸，从而能够测试任意数量的器件。

Learn More关于Texas Instruments ESDEVM评估模块 (EVM) View Products与Texas Instruments ESDEVM评估模块 (EVM)相关
