Texas Instruments ESD752和ESD762双通道ESD保护二极管

Texas Instruments ESD752和ESD762双通道ESD保护二极管设计用于USB供电 (USB-PD) 和工业接口。ESD752和ESD762的额定接触ESD达到或超过IEC 61000-4-2等级4标准规定的最大电平（±30kV或 ±20kV接触和 ±30kV或 ±20kV气隙）。低动态电阻和低钳位电压可针对瞬态事件提供系统级保护。这种保护至关重要，因为工业系统对鲁棒性和可靠性的要求很高。

TI ESD752和ESD762双通道ESD保护二极管具有每通道低IO电容和提供两条IO线路的引脚排列，可防止因静电放电 (ESD) 和其他瞬变造成损坏。ESD752的IPP = 5.7A（8/20µs浪涌波形）能力使其适用于保护USB VBUS和工业I/O线路免受瞬态浪涌事件的影响。此外，ESD752和ESD762的3pF或1.7pF线路电容适用于保护USB电力传输的低速信号和工业应用的IO信号。

ESD752和ESD762采用两种引线式封装，可轻松实现直通式布线。

特性

  • IEC 61000-4-5 (8/20µs)：5.7A或2.5A 强大浪涌保护
  • IEC 61000-4-2 4级ESD保护：
    • ±30kV或±20kV接触放电
    • ±30kV或±20kV气隙放电
  • 工作电压：24V
  • 双向 ESD 保护
  • 双通道器件通过单个元件提供全面的ESD和浪涌保护
  • 低钳位电压可保护下游元件
  • I/O电容 =3pF或1.7pF（典型值）
  • SOT-23 (DBZ) 尺寸小，采用标准设计，具有通用占位
  • SOT-323/SC-70 (DCK) 超小、标准、节省空间的通用封装
  • 用于自动光学检测 (AOI) 的引线封装

应用

  • 工业控制网络：
    • 智能配电系统 (SDS)
    • DeviceNet IEC 62026-3
    • CANopen – CiA 301/302-2和EN 50325-4
    • 4/20mA电路
    • PLC浪涌保护
    • ADC浪涌保护
  • USB供电 (USB-PD)：
    • VBUS保护
    • IO保护（耐受VBUS短路）

典型应用

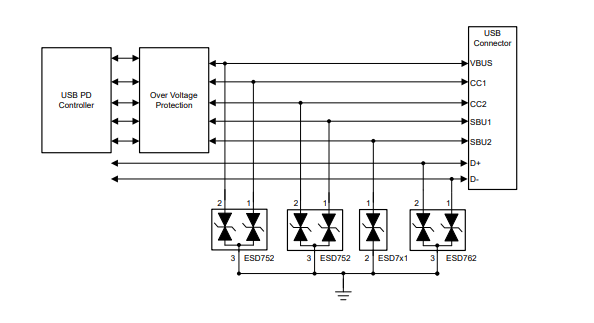

应用电路图 - Texas Instruments ESD752和ESD762双通道ESD保护二极管
发布日期: 2022-12-20 | 更新日期: 2024-03-11
