Texas Instruments ESDS302/ESDS304 TVS ESD保护二极管阵列

Texas Instruments ESDS302/ESDS304 TVS ESD保护二极管阵列分别采用两通道和四通道配置，用于高达12A (8/20µs) 的以太网和USB浪涌保护。ESDS302、ESDS304是双向器件，额定ESD冲击消散值高达30kV，符合IEC 61000-4-2国际标准（> 4级）。这些器件每通道具有2.3pF IO电容，因此非常适合用于保护高速接口（如以太网1G和USB 2.0）。低动态电阻和低钳位电压确保为瞬态事件提供系统级保护。

特性

  • IEC 61000-4-2 4级ESD保护
    • ±30kV接触放电
    • ±30kV气隙放电
  • IEC 61000-4-4 EFT保护
    • 80A (5/50ns)
  • IEC 61000-4-5浪涌保护
    • 12A (8/20µs)
    • 低浪涌钳位电压：6V (12A Ipp)
  • IO电容
    • 2.3pF（典型值）
  • 直流击穿电压：4.5V（最小值）
  • 超低漏电流：3nA（典型值）
  • 支持速率高达1Gbps的高速接口
  • 工业温度范围：-40°C至+125°C
  • 简易直通布线封装 (ESDS302)

应用

  • 终端设备
    • 以太网交换机
    • 接入点
    • 网关
    • 打印机
    • DVR和NVR
  • 接口
    • 以太网10/100/1000Mbps
    • USB 2.0
    • GPIO

功能框图

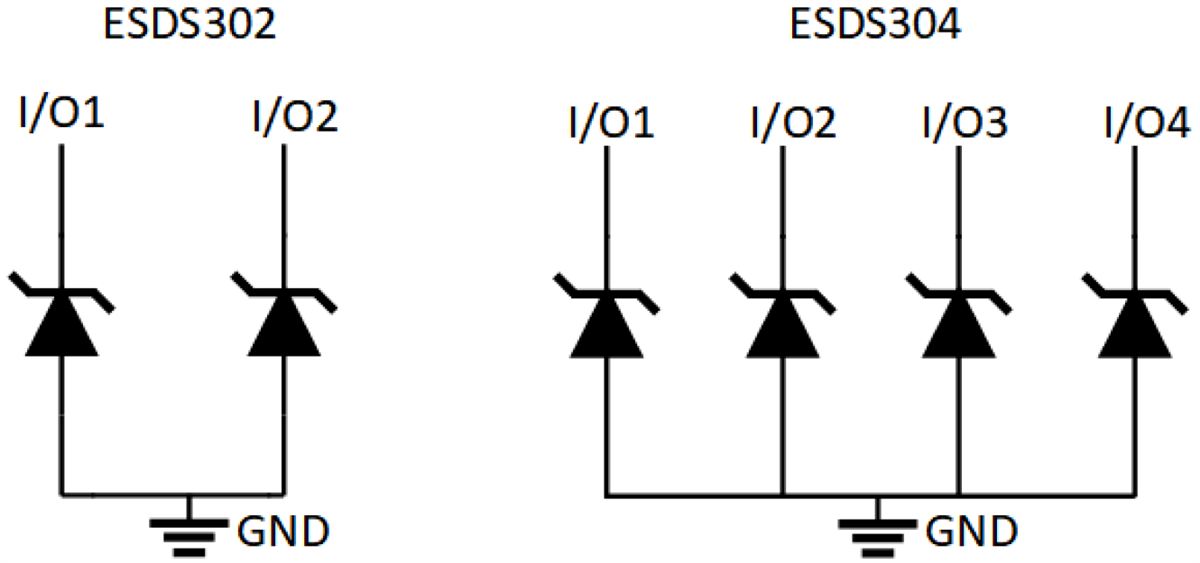

框图 - Texas Instruments ESDS302/ESDS304 TVS ESD保护二极管阵列
发布日期: 2018-10-22 | 更新日期: 2023-07-12
