Texas Instruments ESDS312/ESDS314 TVS ESD保护二极管阵列
Texas Instruments ESDS312/ESDS314 TVS ESD保护二极管阵列用于高达25A (8/20µs) 的以太网、USB和通用数据线路浪涌保护。ESDS312、ESDS314是单向器件，额定ESD冲击消散值达到了IEC 61000-4-2（4级）国际标准中规定的最高水平。这些器件每通道具有4.5pF IO电容，因此非常适合用于保护高速接口（如以太网10/100/1000、USB 2.0和GPIO）。低动态电阻和低钳位电压确保为瞬态事件提供系统级保护。
特性
- IEC 61000-4-2 4级ESD保护
- ±30kV接触放电
- ±30kV气隙放电
- IEC 61000-4-4 EFT保护
- 80A (5/50ns)
- IEC 61000-4-5浪涌保护
- 25A (8/20µs)
- 低浪涌钳位电压：6.5V (25A Ipp)
- IO电容
- 4.5pF（典型值）
- 直流击穿电压：5.5V（最小值）
- 超低漏电流：5nA（典型值）
- 支持速率高达5Gbps的高速接口
- 工业温度范围：-40°C至+125°C
- 简易直通布线封装 (ESDS312)
应用
- 终端设备
- 以太网交换机
- 接入点
- 网关
- 打印机
- DVR和NVR
- 接口
- 以太网10/100/1000Mbps
- USB 2.0
- GPIO

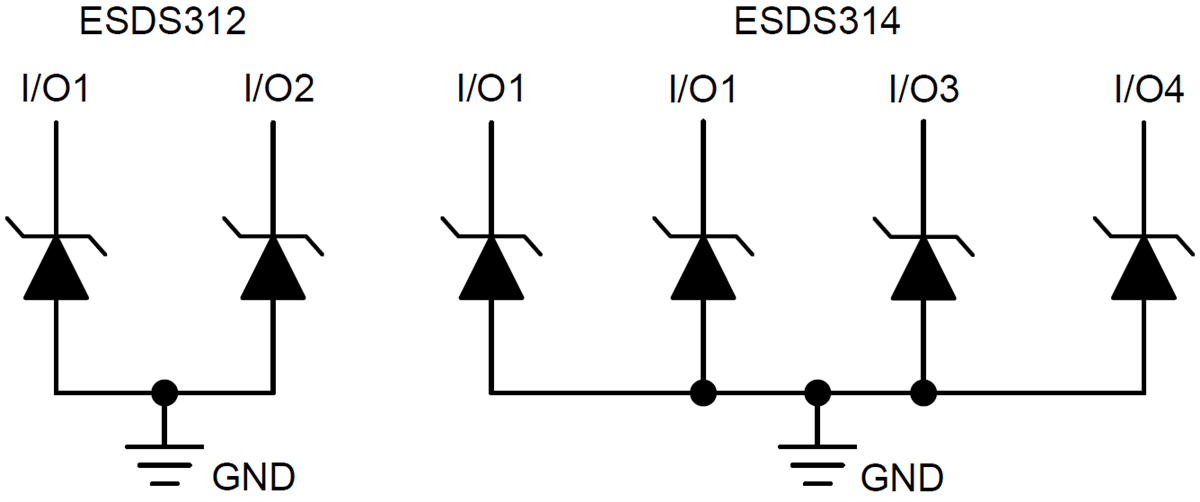

功能框图
