Texas Instruments FPC202双端口控制器
Texas Instruments FPC202双端口控制器（具有扩展I/O）用作SFP、QSFP和Mini-SAS HD等通用端口类型的低速信号聚合器。FPC202在两个端口上聚合所有低速控制和I2C信号，并向主机（I2C或SPI）提供单个易于使用的管理界面。在高端口计数应用中可以使用多个FPC202控制器，含有一个连接至主机的通用控制接口。FPC202设计为允许放置在PCB底部，以简化布线。
FPC202共有四个LED驱动器、12个通用I/O和两个下行I2C总线（每个端口）。扩展的I/O集支持控制系统内的其他组件和功能。如果每个端口需要4个以上LED，则该通用输出可用于驱动额外的LED。LED驱动器具有可编程闪烁和调光等功能。该器件可以从每个模块中的用户指定寄存器预取数据。这使得主机可以通过快速I2C（高达1MHz) 或SPI（高达10MHz) 接口轻松访问数据。每当发生关键、用户可配置的事件（与其控制的任何端口关联）时，该器件就会触发主机中断，从而无需连续轮询模块。
特性
- 支持两个端口上的控制信号管理和I2C聚集
- 四个LED驱动器和每端口12个通用I/O
- 通用输出可用于驱动>4个LED（每端口）
- 可定制的中断事件
- 结合多个FPC202通过一个主机接口控制28个总端口
- 无需分立I2C多路复用器、LED驱动器和高引脚数FPGA/CPLD控制设备
- 通过靠近端口处理所有低速控制信号，降低PCB布线的复杂性
- 可选I2C（高达1MHz) 或SPI（高达10MHz) 主机控制接口
- 从该模块自动预取关键、用户指定的数据
- 广播模式同时写入所有FPC202控制器上的所有端口
- 先进的LED功能，用于端口状态指示 ，包括可编程闪烁和调光
- 单独的主机侧I/O电压：1.8V至3.3V
- 小型QFN封装，实现安放在PCB下方端口的底部
应用
- ToR/聚合/核心交换机和路由器
- 无线基础设施基带单元和远程无线电单元
- 网络接口卡 (NIC) 和主机总线适配器 (HBA)
- 存储卡和存储架
- SFP、QSFP、QSFP-DD、OSFP、Mini-SAS HD端口管理

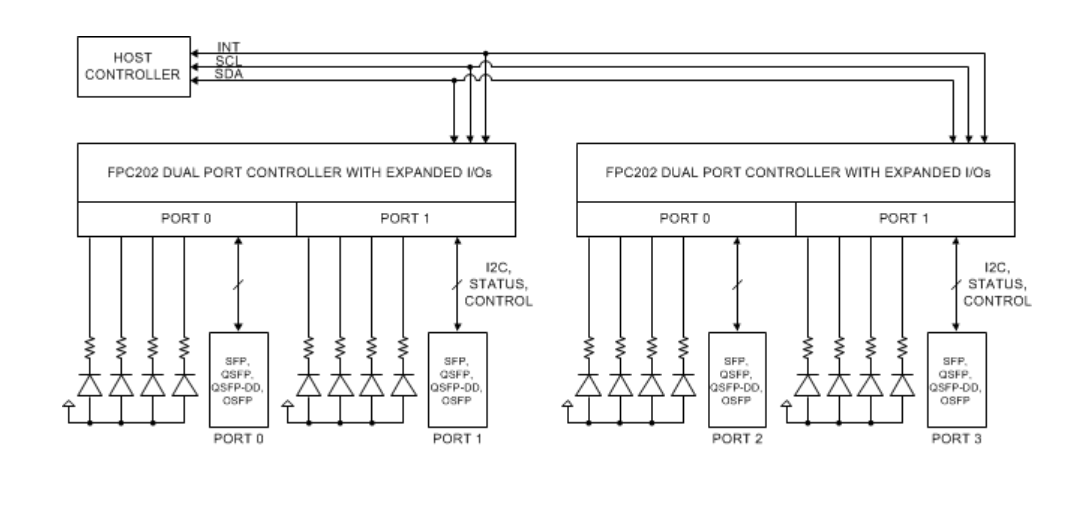

框图
