Texas Instruments HCXX-BASE-EVM评估模块
Texas Instruments HCXX-BASE-EVM评估模块设计用于评估TPSxHCxx高侧开关的性能和功能。该模块完全适合测试TPSxHCxx系列，包括TPS2HC08-Q1、TPS2HC16-Q1、TPS1HC08-Q1、TPS1HC03-Q1和TPS1HC04-Q1，便于器件集成到各种电源系统应用中。
TI HCXX-BASE-EVM的策略具有一个模块（子卡）和一个基站（主板）。该系列中的第一个模块是2HC08-MOD-EVM。HCXX-BASE-EVM设计用于搭配附加电压电源和输出负载使用。
HCXX-BASE-EVM具有过流、接地短路、开路负载和电池短路检测等保护特性，因此可用于评估模块。
特性
- 3 V到 28 V 工作电压
- 环境工作温度范围：-40至125°C
- 高精度电流检测
- 通过外部电阻器调整电流限制
- 过电流、对地短路、开路和短路到电池检测
- 或电位计
- 板载LDO允许控制信号操作
- 输出跳线支持感应放电配置
- 经测试符合AECQ100-12
- 认证（ISO7637-2和ISO16750-2标准）
应用
- 多通道LED驱动器、灯泡驱动器
- 用于子模块的多通道高侧开关
- 多通道高侧继电器、电磁线圈驱动器
2HC08-MOD-EVM/HCXX-BASE-EVM 概述

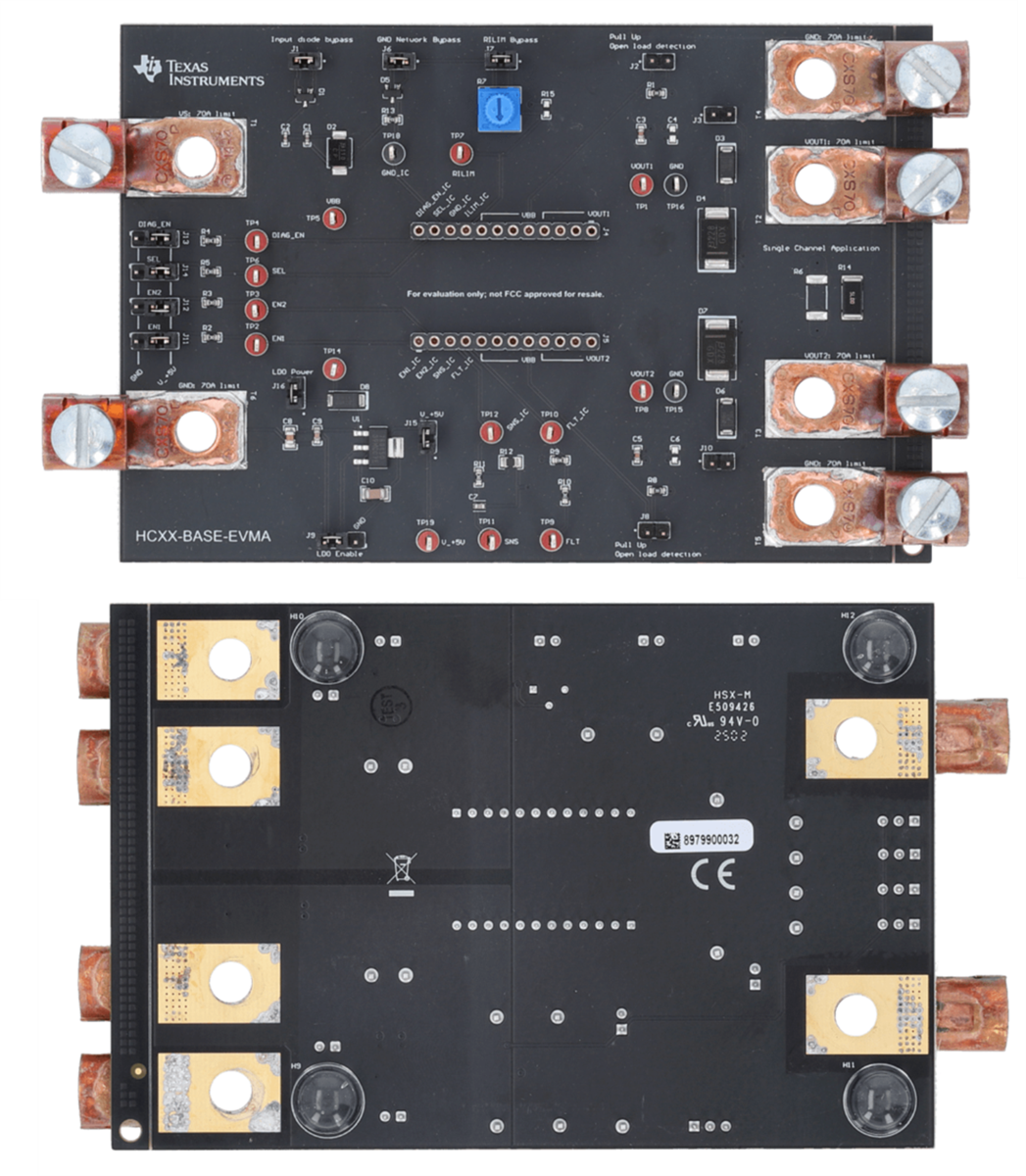

布局
发布日期: 2025-05-23
| 更新日期: 2025-08-26
