Texas Instruments HD3SS212 5.4Gbps DisplayPort差分多路复用器

Texas Instruments HD3SS212 5.4Gbps DisplayPort差分多路复用器是一款高速无源开关，能够将2个完全DisplayPort 4通道端口从2个源中的1个切换到应用中的1个目标位置。对于DisplayPort应用，HD3SS212还支持辅助 (AUX) 和热插拔检测 (HPD) 信号间切换。HPD路径是一款HPDC线路上需要125kΩ下拉电阻的缓冲器。

典型应用是主板，其中包括两个需要驱动一个DisplayPort接收器的GPU。GPU由Dx_SEL引脚选择。Texas Instruments HD3SS212采用48焊球nFBGA封装，具有-40°C至105°C扩展工业温度范围，由3.3V单电源供电运行。

特性

  • 符合DisplayPort 1.2电气标准
  • 2:1开关，支持高达5.4Gbps数据速率
  • 支持HPD开关
  • 超过5.4GHz的宽幅-3dB差分带宽
  • 出色的动态特性（2.7GHz时）
    • 串扰=–50dB
    • 隔离=–22dB
    • 插入损耗=–1.4dB
    • 回波损耗=–11dB
    • 最大位偏移=4ps
  • VDD工作范围：3.3V±10%
  • 小型5mm x 5mm x 1mm、48焊球nFBGA封装
  • 输出使能 (OE) 引脚禁用开关，降低功耗
  • 功耗
    • HD3SS212<10mW（待机<30µW，OE=L时）

应用

  • 个人电脑和笔记本电脑
  • 平板电脑
  • 联网外围设备和打印机

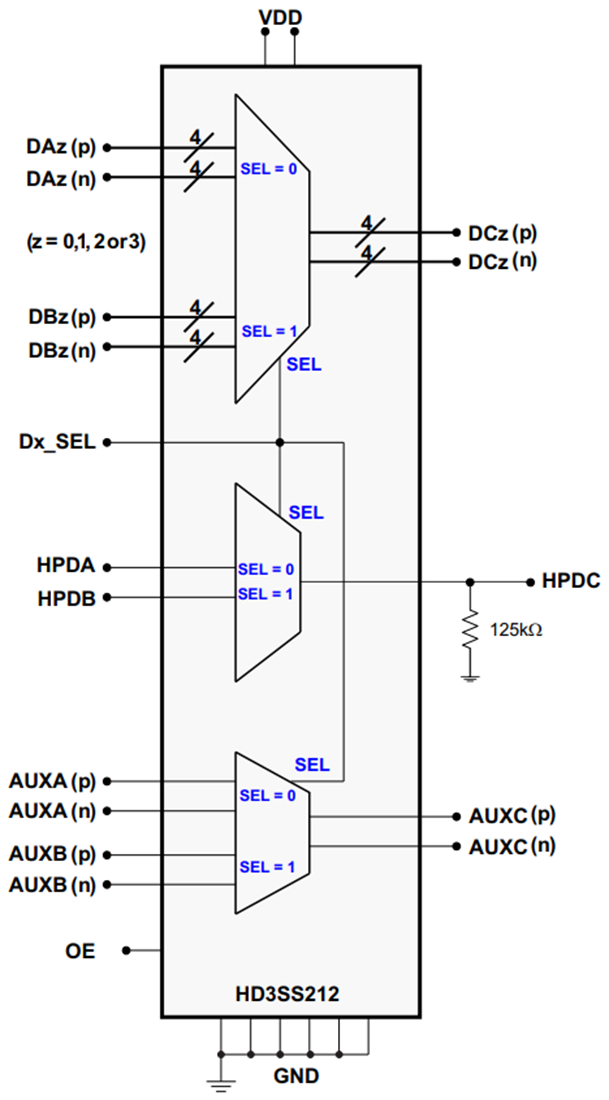

功能框图

框图 - Texas Instruments HD3SS212 5.4Gbps DisplayPort差分多路复用器
发布日期: 2021-03-23 | 更新日期: 2022-03-11
