Texas Instruments HD3SS213 5.4Gbps DisplayPort差分多路复用器
Texas Instruments HD3SS213 5.4Gbps DisplayPort差分多路复用器是一款高速无源开关，能够将2个完全DisplayPort 4通道端口从2个源中的1个切换到应用中的1个目标位置。它还将一个源切换到两个接收器中的一个。对于DisplayPort应用，采用ZQE封装的HD3SS213支持在辅助 (AUX)、显示数据通道 (DDC) 和热插拔检测 (HPD) 信号间切换。
一个典型应用是主板，其中包括两个需要驱动一个DisplayPort接收器的GPU。GPU由Dx_SEL引脚选择。另一个应用是当一个源需要在两个接收器之一之间切换时，例如侧连接器和扩展坞连接器。开关通过Dx_SEL和AUX_SEL引脚控制。Texas Instruments HD3SS213具有-40°C至105°C扩展工业温度范围，由3.3V单电源供电运行。
特性
- 符合DisplayPort 1.2电气标准
- 2:1和1:2开关，支持高达5.4Gbps数据速率
- 支持HPD开关
- 支持AUX和DDC开关
- 超过5.4GHz的宽幅-3dB差分带宽
- 出色的动态特性（2.7GHz时）
- 串扰=–50dB
- 隔离=–25dB
- 插入损耗=–1.5dB
- 回波损耗=–13dB
- 最大位偏移=5ps
- VDD工作范围：3.3V±10%
- 封装选项
- 5mm × 5mm， 50引脚nFBGA
- 输出使能 (OE) 引脚禁用开关，以降低功耗
- HD3SS213<10mW（待机<30µW，OE=L时）
应用
- 个人电脑和笔记本电脑
- 平板电脑
- 联网外围设备和打印机

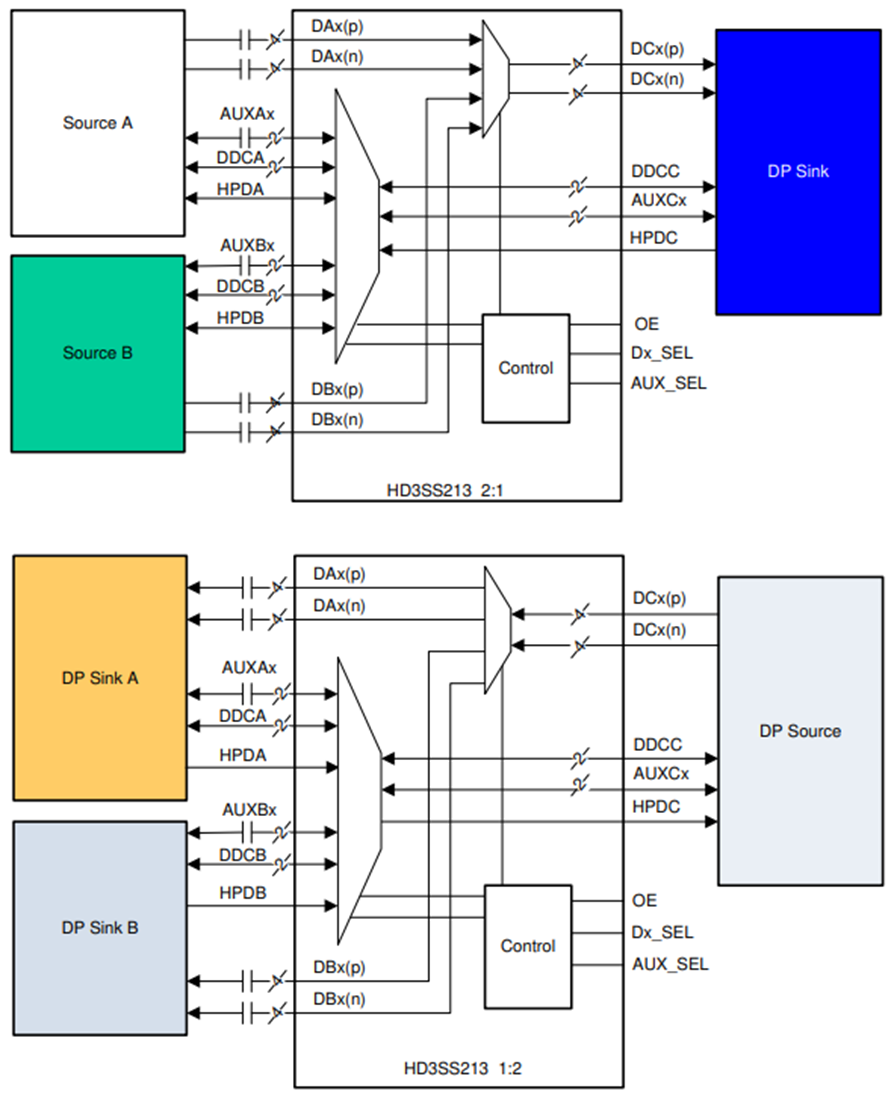

功能框图
