Texas Instruments HD3SS214 8.1Gbps DisplayPort差动开关

Texas Instruments HD3SS214 8.1Gbps DisplayPort差分开关是一款高速无源开关，能够将2个完全DisplayPort 4通道端口从2个源中的1个切换到应用中的1个目标位置。它还将一个源切换到两个接收设备中的一个。对于DisplayPort应用，采用nFBGA ZXH封装的HD3SS214支持在辅助 (AUX)、显示数据通道 (DDC) 和热插拔检测 (HPD) 信号间切换。

一个典型应用是主板，其中包括两个需要驱动一个DisplayPort接收器的GPU。GPU由Dx_SEL引脚选择。另一个应用是当一个源需要在两个接收器之一之间切换时。例如侧连接器和扩展坞连接器。开关通过Dx_SEL和AUX_SEL引脚控制。Texas Instruments HD3SS214具有-40°C至105°C扩展工业温度范围，由3.3V单电源供电运行。

特性

  • 符合DisplayPort 1.4电气标准
  • 2:1和1:2开关，支持高达8.1Gbps数据速率
  • 支持HPD、AUX和DDC开关
  • 宽差分带宽：8GHz
  • 出色的动态电气特性
  • VDD工作范围：3.3V ±10%
  • 扩展工业温度范围：−40°C至+105°C
  • 5mm x 5mm、50焊球nFBGA封装
  • 输出使能 (OE) 引脚禁用开关，以降低功耗
  • 功耗
    • 有源：<2mW（典型值）
    • 待机模式：<10µW（典型值，OE=L时）

应用

  • 个人电脑和笔记本电脑
  • 平板电脑
  • 联网外围设备和打印机

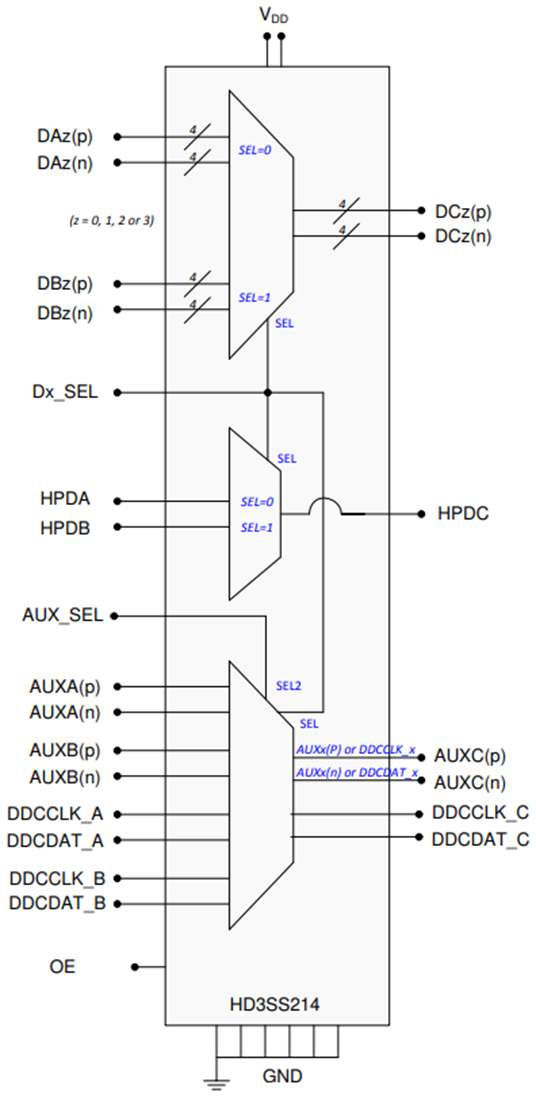

功能框图

框图 - Texas Instruments HD3SS214 8.1Gbps DisplayPort差动开关
发布日期: 2021-03-24 | 更新日期: 2022-03-11
