Texas Instruments HD3SS3202差分2:1/1:2 USB3.1复用器/解复用器

Texas Instruments HD3SS3202差分2:1/1:2 USB3.1多路复用器/多路解复用器是一款高速双向无源开关，采用多路复用或多路解复用两种配置，适合用于支持USB 3.1 Gen 1和Gen 2数据传输速率的USB Type-C™应用。该器件可通过控制引脚SEL在两个差分通道（端口B到端口A，或者端口C到端口A）间切换。HD3SS3202是一款通用模拟差分无源开关。它可以搭配任何需要0-2V共模电压范围的高速接口应用。该器件需要差分信号，差分幅值最高1800mVpp。该器件采用一种自适应跟踪技术，可确保信道在整个共模电压范围内保持不变。

特性

  • 适用于支持USB 3.1第1代和第2代数据传输速率的USB Type-C应用
  • 兼容MIPI DSI/CSI-2 DPHY、LVDS、PCIe Gen III、SATA Express、SATA
  • 工作频率高达10Gbps
  • 超过8GHz的宽幅-3dB差分带宽
  • 优秀的动态特性（5GHz时）
    • 串扰=–41dB
    • 断电隔离=–20dB
    • 插入损耗=–2.4dB
    • 回波损耗=–8dB
  • 双向“复用/解复用”差分开关
  • 支持0-2V共模电压
  • 单电源电压VCC：3.3V ±10%
  • 商业级温度范围：0ºC至70ºC (HD3SS3202)
  • 工业温度范围：–40°C至85°C (HD3SS3202I)

应用

  • USB Type-C™生态系统
  • 台式机和笔记本计算机
  • 共用I/O端口
  • 扩展坞
  • 显示器和电视
  • 机顶盒
  • 网络安全摄像头

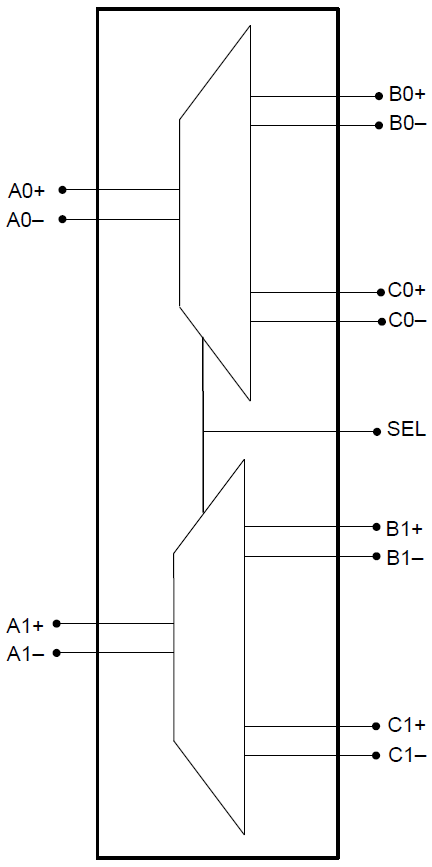

功能框图

框图 - Texas Instruments HD3SS3202差分2:1/1:2 USB3.1复用器/解复用器
发布日期: 2018-06-27 | 更新日期: 2023-03-08
