Texas Instruments INA185电流检测放大器
Texas Instruments INA185电流检测放大器设计用于成本敏感型空间受限应用。该器件是一款双向、电流检测放大器（也称为电流分流监控器）。INA185可在–0.2V至+26V共模电压（独立于电源电压）下检测电流检测电阻器上的压降。INA185以四个固定增益器件选项集成匹配电阻器增益网络：20V/V、50V/V、100V/V或200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温度漂移。
INA185在2.7V至5.5V单电源电压范围内工作。该器件的最大电源电流为260µA，具有高转换率。INA185器件还具有宽带宽，因此非常适合用于诸多电源和电机控制应用。
特性
- SOT-563封装 (1.6mm×1.6mm)
- 占位比SC70小39%
- 封装高度：0.55mm
- 共模范围 (VCM)：–0.2V至+26V
- 宽带宽：350kHz（A1器件）
- 失调电压
- VCM = 0V时为±55µV（最大值）
- VCM = 12V时为±100µV（最大值）（A4器件）
- 输出转换率：2V/µs
- 双向电流检测功能
- 精度
- 最大增益误差为±0.2%（A1、A2、A3）
- 失调漂移：0.5µV/°C（最大值）
- 增益选择
- 20V/V（A1器件）
- 50V/V（A2器件）
- 100V/V（A3器件）
- 200V/V（A4器件）
- 静态电流：260µA（最大值）
应用
- 电机控制
- 电池监测
- 电源管理
- 照明控制
- 过流检测
- 太阳能逆变器
Datasheets

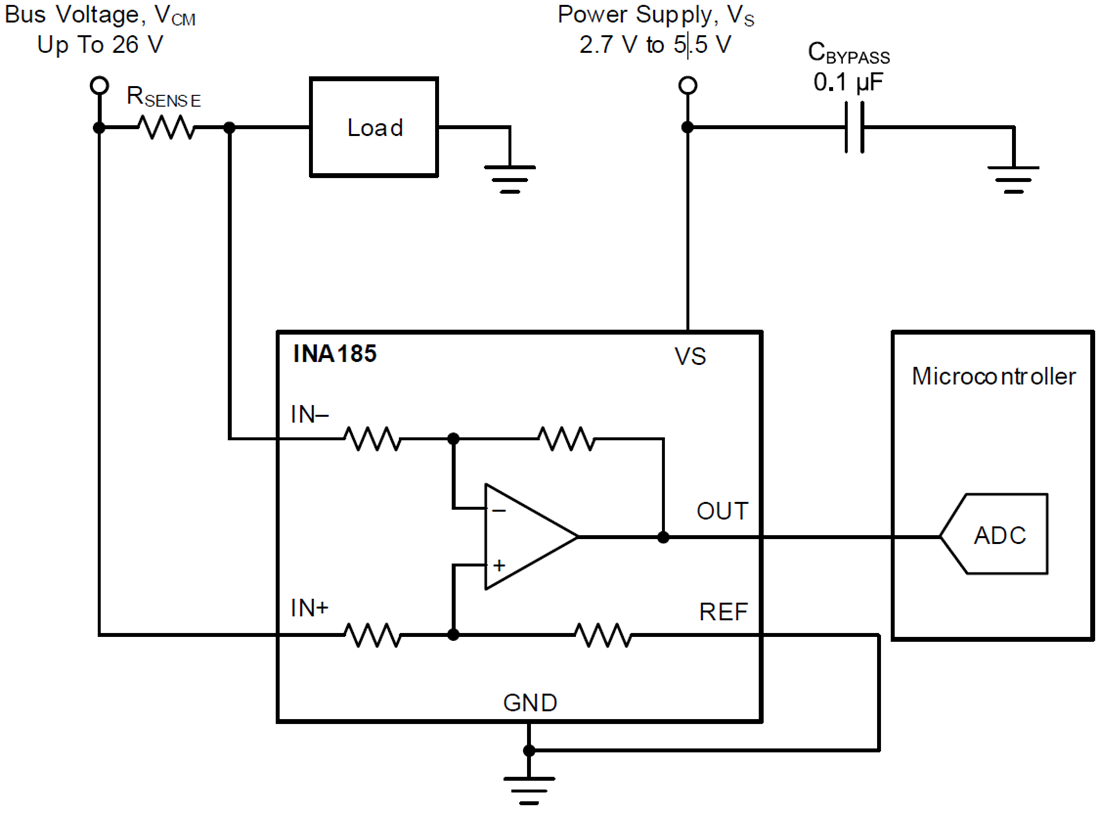

典型应用电路
