Texas Instruments INA187EVM和INA299EVM评估模块
Texas Instruments INA187EVM和INA299EVM评估模块分别提供三块完全独立的小型电路板，用户可将其分开。INA187EVM和INA299EVM提供三个增益变体，有三个原理图相同的电路板可供选择。TI INA187EVM和INA299EVM分别具有高达42 V和80 V共模输入以及10 A (板载分流器）输入能力。
每个电路板均设有针对VS 、GND、OUT以及Vin+ 和Vin- 端子块的测试点。借助焊盘和插座，可快速实现输入和输出滤波以及板载2512-size分流电阻器。
特性
- 通过提供的器件板评估所有增益选项
- 焊盘和插座，用于在输入引脚和输出引脚上进行可选滤波
- 通过测试点轻松访问器件引脚
- 多种输入信号选项，包括焊接分流电阻 (2512) 并安全测量高达10A的电流的方法

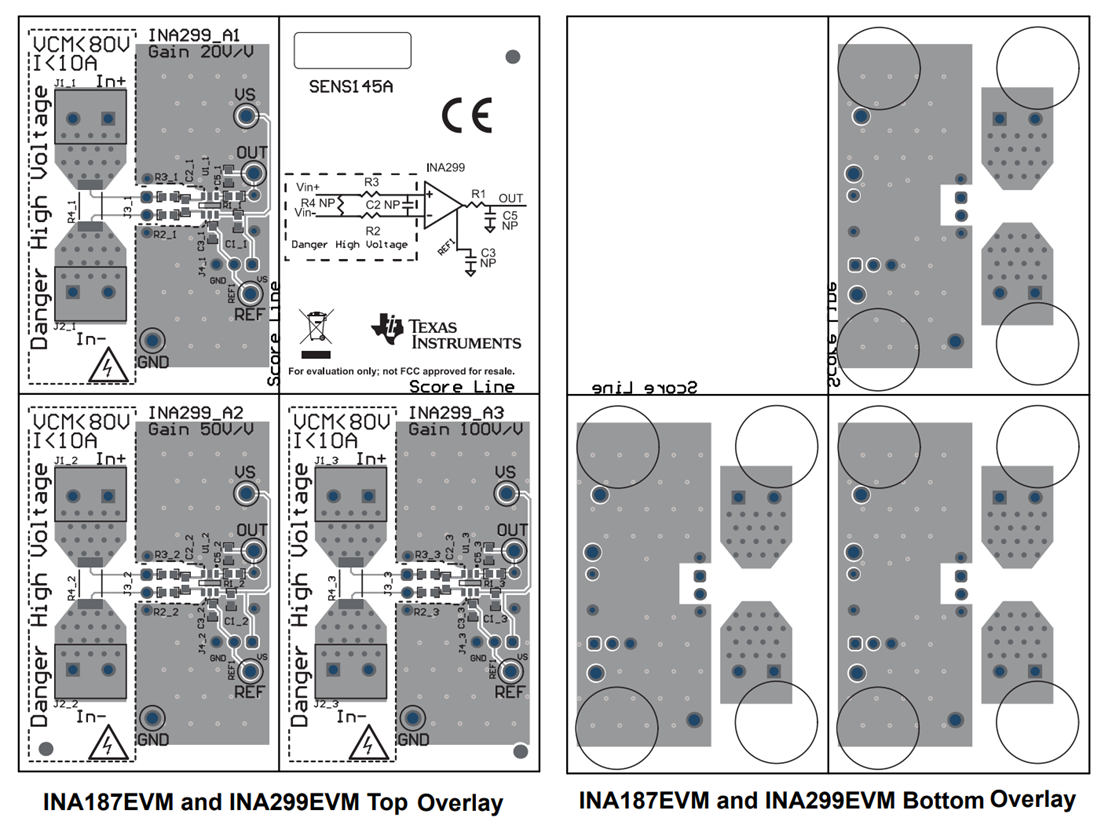

顶部PCB布局
底部PCB布局
概述
相关电流检测放大器
Texas Instruments INA187高精度电流检测放大器
可以在–2V至42V的宽共模范围内测量分流电阻器上的压降。
Texas Instruments INA299高精度电流检测放大器
可在–2V至80V的宽共模范围内测量分流电阻器上的压降。
