德州仪器 INA188 零漂移
仪表放大器
|
|
德州仪器 INA188 精密零漂移仪表放大器使用自动归零技术，实现低失调电压、接近于零的失调和增益漂移。它还具有出色的线性度及向下扩展至直流的极低噪声密度 （12nV/√Hz）。INA188 经优化可提供优秀的共模抑制性能，大于 104dB （G ≥ 10）。出色的共模和电源抑制性能可为高分辨率的精密测量应用提供支持。这种通用型三运放设计提供轨到轨输出，由 4V 单电源或高达 ±18V 的双电源供电的低电压运行以及一个高阻抗的宽输入范围。这些规格使此器件成为通用信号测量和传感器调节应用的理想选择。
特点
- 出色的直流性能
- 低输入失调电压：55µV（最大值）
- 低输入失调电压：0.2µV/°C（最大值）
- 高 CMRR：104dB，G ≥ 10（最小值）
- 低输入噪声
- 1kHz 下 12nV/√Hz
- 0.25µVPP（0.1Hz 到 10Hz）
- 宽幅电源范围
- 单电源供电：4V 至 36V
- 双供电：±2V 到±18V
- 通过单个外部电阻设置增益
- 增益方程式：G = 1 + （50kΩ / RG）
- 增益误差：0.007%，G = 1
- 增益漂移：5ppm/°C （最大） G = 1
- 输入电压：（V-）+ 0.1V 至（V+）- 1.5V
- 已过滤 RFI 的输入
- 轨到轨输出
- 低静态电流：1.4mA
- 工作温度：-55°C 至 +150°C
- SOIC-8 和 DFN-8 封装
|
应用
- 桥式放大器
- ECG 放大器
- 压力传感器
- 医学仪器
- 便携式仪表
- 计重秤简化电路图
- 热电偶放大器
- RTD 传感器放大器
- 数据采集
|
|
|

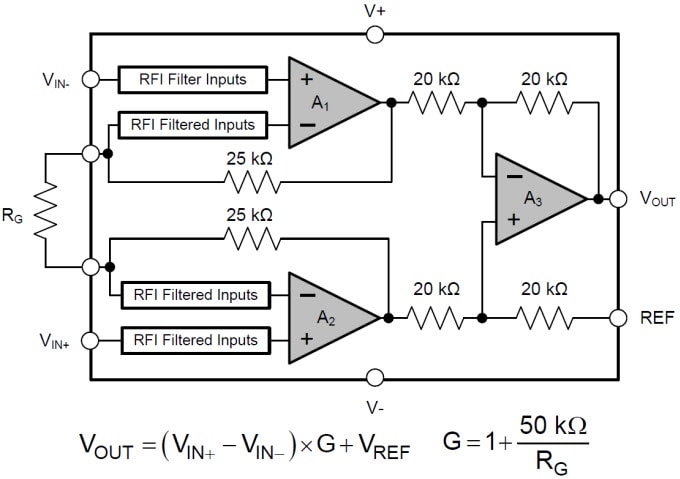

简化示意图
|
DIP-Adapter-EVM 评估模块（EVM）
德州仪器 DIP-Adapter-EVM 评估模块（EVM）提供了一种轻松、低成本建立小型表面贴装集成电路原型的方法。该适配器支持 SOIC-8、TSSOP-8、MSOP-8、SOT23-6、SOT23-5、SOT23-3、SC70-6、SC70-5 和 SOT563-6 封装。可搭配端子板使用，或直接连接现有电路。
|
|
仪表放大器评估模块（EVM）
德州仪器仪表放大器评估模块（EVM）可对采用 MSOP-8 和 SO-8 封装的仪表放大器进行基本功能评估。这些评估模块凭借丝网印刷原理，可以轻松进行直观评估，并通过表面贴装测试点轻松进入节点。它包括两个原型区域，用于高级评估，还具有基准电压源，增加了灵活性。
特点
- 通过丝网印刷原理进行直观评估
- 通过表面贴装测试点轻松进入节点
- 通过两个原型区域进行高级评估
- 基准电压源灵活性
- 方便的输入与输出滤波
|
|
|
|
|
发布日期: 2015-12-02
| 更新日期: 2022-03-11
