Texas Instruments INA191EVM评估模块 (EVM)

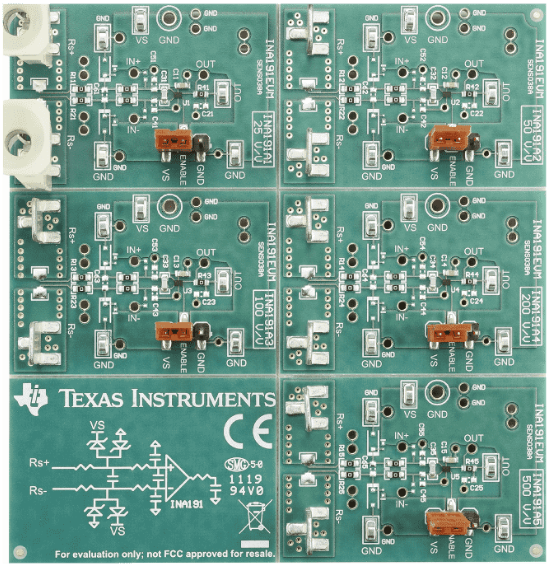

Texas Instruments INA191EVM评估模块 (EVM) 设计用于评估采用各种配置的INA191电压输出、电流分流监控器的性能。该款小型模块包括5块完全独立的电路板，用户可对其进行拆分。五块相同的电路板（15A额定值）可用于五种器件增益版本。每块板均设有针对VS、GND、OUT和ENABLE的测试点。另外，这些板还与1206至0603分流电阻器兼容。使能引脚可以短接到VS或GND，也可以用外部源驱动。借助焊盘和插座，可快速实现输入滤波器/保护和输出滤波。
