Texas Instruments INA2290EVM评估模块
Texas Instruments INA2290EVM评估模块具有紧凑尺寸，包括五块完全独立的电路板，用户可对其进行拆分。TI INA2290EVM评估模块提供五个原理相同的电路板，用于INA290双通道五种增益的每个类型，输入高达120V共模和5A（板载分流器）输入能力。
每块板为每个通道提供VS、GND、OUT测试点以及VIN+和VIN-端子块。通过焊盘和插座，可快速安装输入滤波器和输出滤波以及板载2512尺寸分流电阻器。
特性
- 可通过差分电压或分流电阻轻松测试INA2290
- 借助焊盘和插座，可以快速轻松地实现SMD滤波
- 借助可拆式面板，客户可对所有增益版本进行评估和测试

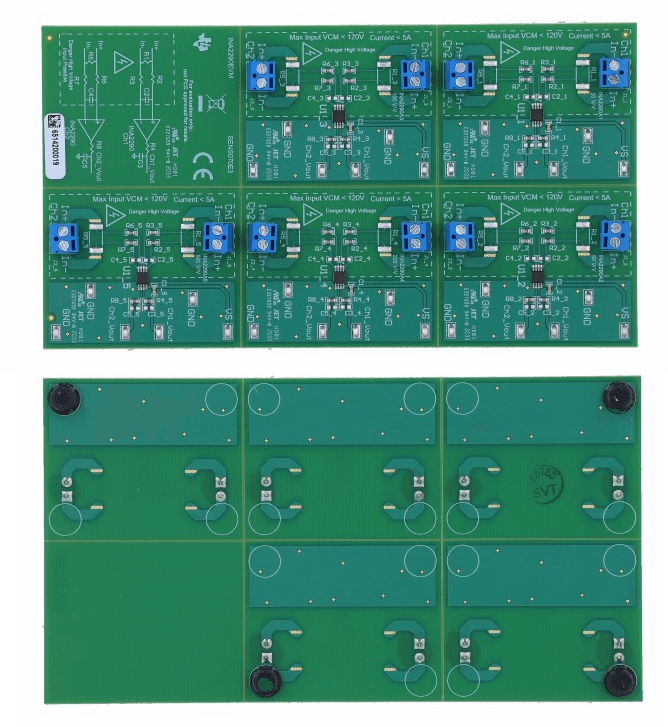

正面和背面布局
发布日期: 2021-01-05
| 更新日期: 2022-03-11
