Texas Instruments INA280/INA280-Q1电流检测放大器
Texas Instruments INA280/INA280-Q1高精度电流检测放大器可在2.7V至120V的宽共模范围内测量分流电阻上的压降。它采用节省空间的SC-70封装，PCB占位面积仅为2.0mm × 2.1mm。该器件具有 ±150µV（最大值）的超低失调电压、 ±0.5%（最大值）的低增益误差以及140dB（典型值）的高直流CMRR，因此可实现高电流测量精度。INA280/INA280-Q1不仅设计用于直流电流测量，还设计用于带宽高达1.1MHz（20V/V增益下）和85dB AC CMRR（50kHz时）的高速应用（例如快速过流保护）。
Texas Instruments INA280/INA280-Q1采用2.7V至20V单电源供电，电源电流消耗为370µA（典型值）。INA280有五个增益选项：20V/V、50V/V、100V/V、200V/V和500V/V。INA280/INA280-Q1具有低失调和漂移，可在-40°C至+125°C的扩展工作温度范围内实现精确电流检测。INA280-Q1器件符合AEC-Q100标准，适用于汽车应用。
特性
- 宽共模电压
- 工作电压：2.7V至120V
- 耐受电压：−20V至+122V
- 出色的CMRR
- 120dB DC（最小值）
- 85 dB AC（50 kHz时）
- 精度
- 增益
- 增益误差：±0.5%（最大值）
- 增益漂移：±20ppm/°C（最大值）
- 失调
- 失调电压：±150µV（最大值）
- 失调漂移：±1µV/°C（最大值）
- 增益
- 可获增益
- INA280A1 - 20V/V
- INA280A2 - 50V/V
- INA280A3 - 100V/V
- INA280A4 - 200V/V
- INA280A5 - 500V/V
- 高带宽：1.1MHz
- 转换率：2V/μs
- 静态电流：370μA
应用
- 有源天线系统mMIMO (AAS)
- 宏远程无线电单元 (RRU)
- 48 V机架式服务器
- 48V商用网络和服务器电源
- 测试与测量
数据手册

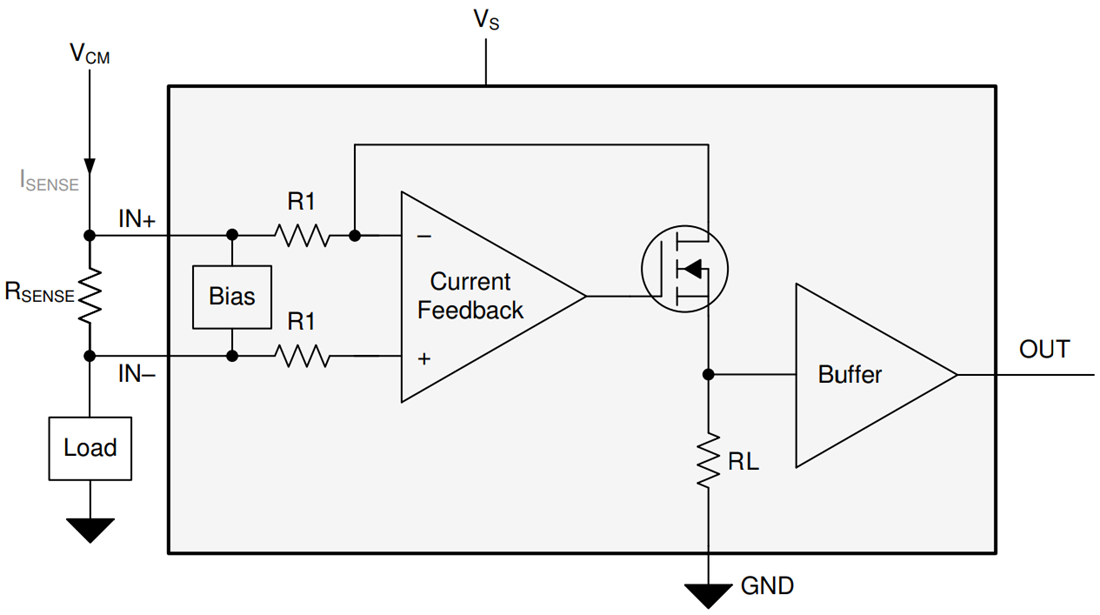

简化示意图
相关开发工具
Texas Instruments INA280EVM电流检测评估模块
五个原理相同的电路板，用于INA280的五种增益变化中的每个类型。
发布日期: 2020-12-01
| 更新日期: 2024-10-02
