Texas Instruments INA280EVM电流检测评估模块

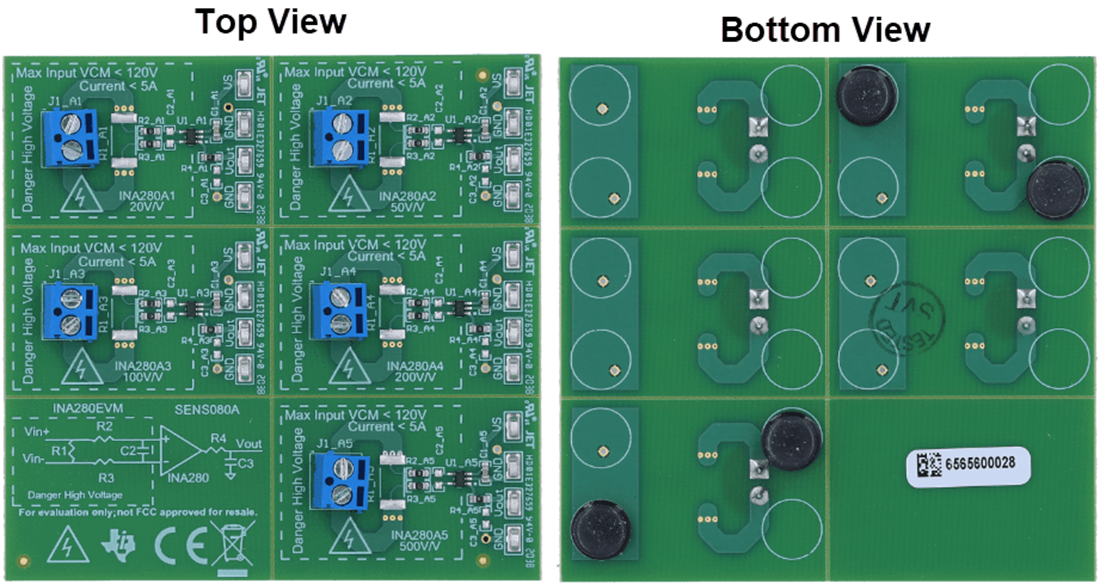

Texas Instruments INA280EVM电流检测评估模块 (EVM) 是一款小型模块，包括五块完全独立的电路板，设计师可对其进行拆分。针对Texas Instruments INA280的五种增益版本，每种都有五块电路原理相同的板卡，支持高达120V的共模输入和5A（板载分流器）的输入能力。每块板均设有VS、GND和OUT测试点，以及用于V_IN+ 和V_IN- 的接线端子。焊盘和插座设计支持快速实现输入和输出滤波，并集成了板载2512尺寸分流电阻器。
