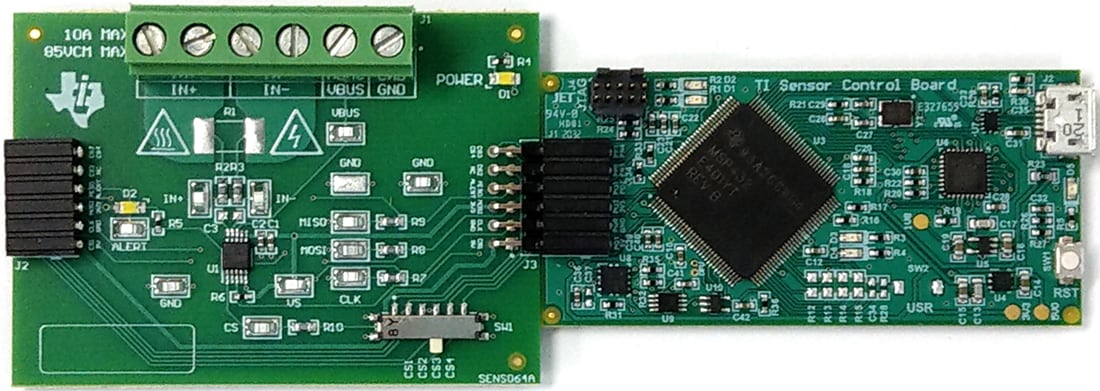

Texas Instruments INA2xxEVM功率监视器评估模块

Texas Instruments INA2xxEVM功率监视器评估模块 (EVM) 是一款简单易用的平台，用于评估INA228、INA229、INA237、INA238或INA239的主要特性和性能。该评估模块支持高达10A电流测量，配有图形用户界面 (GUI)，用于读写器件寄存器。Texas Instruments INA228、INA229、INA237、INA238和INA239器件是数字电源监控器，集成了20位（INA229和INA228）和16位（INA237、INA238和INA239）Δ-Σ模数转换器，专门设计用于电流检测应用。该器件可以在分流范围内测量±163.84mV或±40.96mV可选满量程差分输入，共模电压支持电压范围为–0.3V至+85V。对于INA228和INA229，内置数字累加计算平均功率、内部裸片温度、能量和充电累加。对于INA237、INA238和INA239，内置数字累加计算平均功率和内部裸片温度。
