Texas Instruments INA30x/INA30x-Q1电流检测放大器
Texas Instruments INA30x/INA30x-Q1过流保护高速精密电流感应放大器具有两个高速集成式比较器，可以检测超范围电流状况。INA302/INA302-Q1和INA303/IN303-Q都有比较器，经过配置可以响应过流情况。然而，INA303/INA303-Q1在窗口配置中也会响应欠流状况。每个器件都有使用外部极限设置电阻器的可调极限阈值范围。这些监控器能够在-0.1V至36V的共模电压范围内测量差分电压信号，并且与电源无关。该器件的工作电压为2.7V至5.5V，最大电流为950µA。INA30x/INA30x-Q1采用14引脚TSSOP封装，具有宽额定工作温度范围（-40°C至+125°C）。INA30x-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 宽共模输入范围：–0.1V至36V
- 双比较器输出：
- INA302：两个独立超限警报
- INA303：窗口比较器
- 单独设置阈值水平
- 比较器1报警响应：1µs
- 比较器2可调延迟：2µs至10秒
- 开漏输出，带独立锁定控制模式
- 高精度放大器：
- 失调电压：30µV（最大值，A3版）
- 失调电压漂移：0.5µV/°C（最大值）
- 增益误差：0.15%（最大值，A3版）
- 增益误差漂移：10ppm/°C
- 可获放大器增益：
- INA302A1、INA303A1：20V/V
- INA302A2、INA303A2：50V/V
- INA302A3、INA303A3：100V/V
应用
- 过流保护
- 电机控制
- 电源保护
- 计算机和服务器
- 电信设备
数据手册

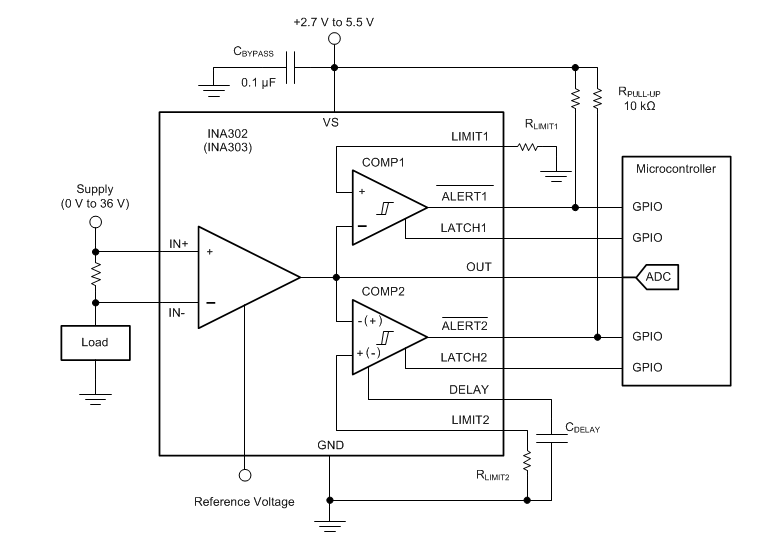

INA302/INA303框图
发布日期: 2018-04-13
| 更新日期: 2022-11-29
