Texas Instruments INA597 e-trim™精密差分放大器
Texas Instruments INA597 e-trim™精密差分放大器是一款低功耗、高带宽放大器，非常适合用于成本敏感型应用。INA597由精密运算放大器和精密电阻器网络组成。出色的电阻器跟踪 (TCR)，并可在全温度范围内保持增益精度和共模抑制。具有各种独特特性，如低失调电压（最大值200µV）、低失调漂移（最大值5µV/°C）、高压摆率 (18V/µs) 和高达500pF的高容性负载驱动等，这些特性使其成为稳健的高性能差分放大器，适用于高电压工业应用。
内部运算放大器的共模范围扩展到负电源，使器件能够在单电源应用中运行。该器件采用单电源（4.5V至36V）或双电源（±2.25V至±18V）供电。该差分放大器是许多常用电路的基础。Texas Instruments INA597提供此电路功能，无需使用昂贵的精密电阻器网络。
特性
- 低失调电压：200µV（最大值）
- 低失调电压漂移：±5µV/°C（最大值）
- 低噪声：18nV/√Hz（1kHz时）
- 增益误差：±0.03%（最大值）
- 高共模抑制：88dB（最小值）
- 宽带宽：2MHz GBW
- 低静态电流：每个放大器1.1mA
- 高转换率：18V/µs
- 高电容负载驱动能力：
- 宽电源范围
- 单电源：4.5V至36V
- 双电源：±2.25V至±18V
- 指定温度范围：–40°C至+125°C
- 8引脚SOIC和VSSOP封装
应用
- 数据采集 (DAQ)
- 用于资产跟踪的传感器模块和标签
- 流量变送器
- 光学模块
- 电源模块
- 交流驱动器位置反馈
- 伺服驱动器位置反馈
- 电压调节模块

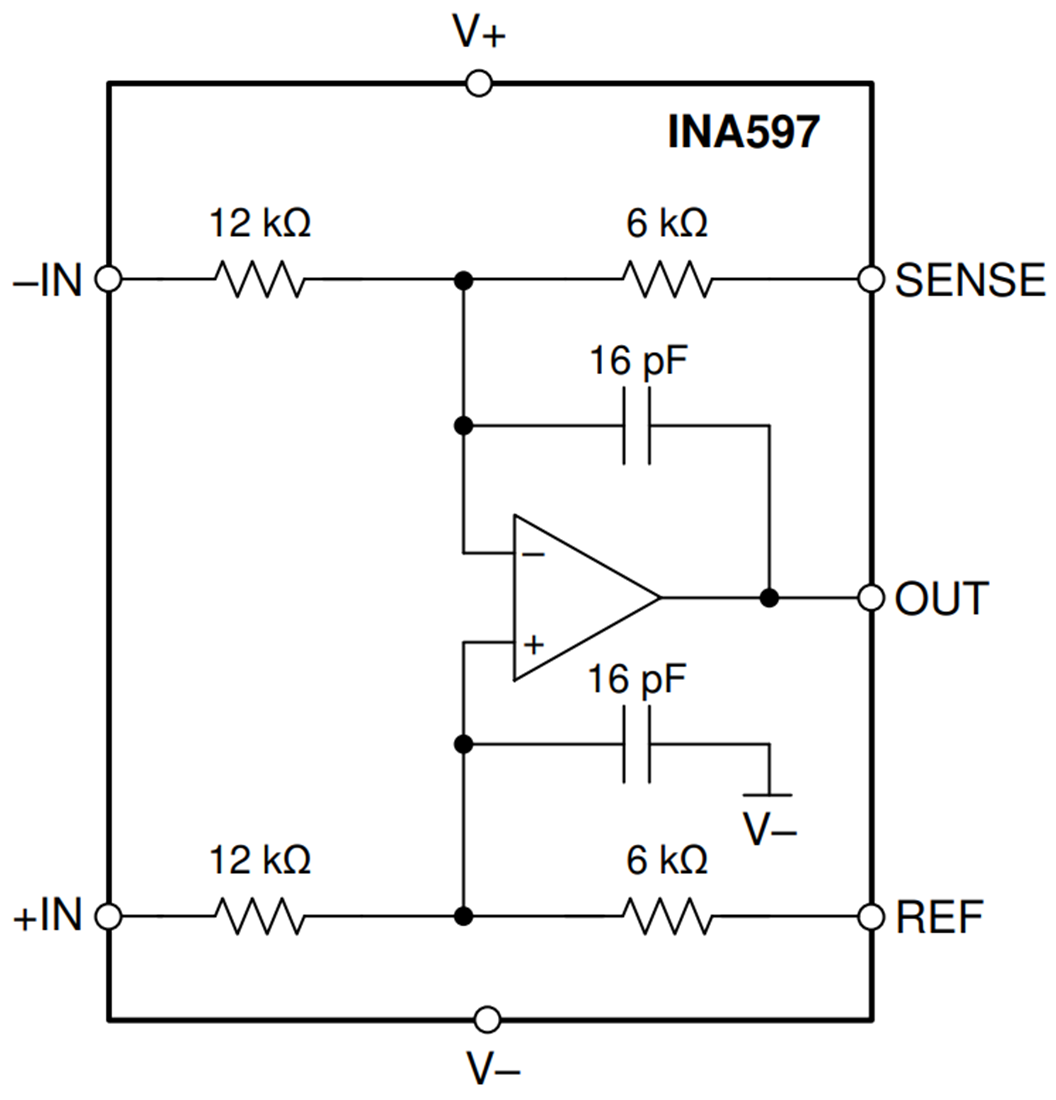

功能框图
发布日期: 2021-03-16
| 更新日期: 2022-03-11
