Texas Instruments INA848固定增益仪表放大器
Texas Instruments INA848固定增益仪表放大器优化用于高精度测量，例如超小、快速、差分输入信号的测量。TI的超级β拓扑结构具有非常低的输入偏置电流和电流噪声。该款完美匹配的晶体管有助于实现超低失调和失调漂移。匹配内部电阻器可在整个输入电压范围内实现高达132dB共模抑制比，增益漂移误差非常低，低至5ppm/C（最大值）。
INA848的电流反馈拓扑结构在2000固定增益下产生2.8MHz的宽带宽，无需后续增益级。当连接高分辨率模数转换器 (ADC) 时，1.3 nV/√Hz极低本底噪声可最大限度地减少对等效位数 (ENOB) 的影响。INA848支持在增益级（引脚2和3）之间添加滤波器，以保持足够的信号完整性。
Texas Instruments INA848的这些独特特性使得该器件非常适合用于需要高精度测量的应用，例如高端医疗器械、脑电图、振动传感和位移测量。该器件设计用于8V至36V单电源或±4V至±18V双电源。
特性
- 固定增益：2000V/V
- 访问内部节点进行滤波
- 输入电压噪声：1.5nV/√Hz（最大值）超低噪声
- 精密超级β输入性能
- 低失调电压：35µV（最大值）
- 低失调电压漂移：0.45µV/°C（最大值）
- 低输入偏置电流：25nA（典型值）
- 低增益漂移：5ppm/°C（最大值）
- 2.8MHz带宽
- 转换率：45V/µs
- 共模抑制：132dB（最小值）
- 电源电压范围
- 单电源：8V至36V
- 双电源：±4V至±18V
- 指定温度范围：–40°C至+125°C
- 8引脚SOIC封装
应用
- 手术设备
- 心电图 (ECG)
- 超声波扫描仪
- 半导体测试
- 数据采集 (DAQ)
- 振动分析

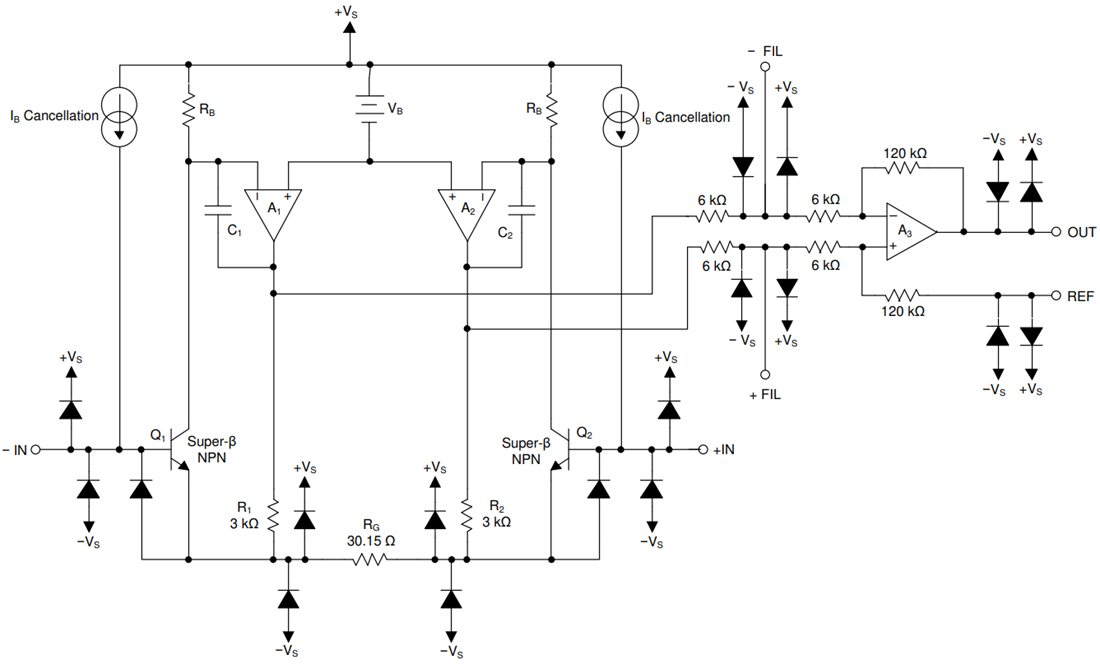

功能框图
发布日期: 2020-12-04
| 更新日期: 2024-10-10
