Texas Instruments INA849超低噪声仪表放大器
Texas Instruments INA849超低噪声仪表放大器优化用于在高分辨率系统中实现最高精度，可在较宽单电源或双电源电压范围内工作。由于采用超级β输入晶体管，所以该器件的输入偏置电流大幅低于竞品。先进的制造工艺带来极低电压噪声、输入失调电压和失调电压漂移。
精确匹配的集成电阻器在整个输入共模范围内提供92dB (G=1) 高共模抑制。可通过单个外部电阻在1到10000范围内设置增益。Texas Instruments INA849的电流反馈拓扑结构为非常小的快速移动信号提供高带宽和高增益。例如，该器件在G=100时提供8MHz带宽，在G=1时提供28MHz带宽，具有0.4µs快速稳定时间 (0.01%)，用于直接驱动高分辨率模数转换器 (ADC)。
特性
- 超低噪声：1nV/√Hz输入电压噪声（典型值）
- 精密超级β输入性能
- 低失调电压：35µV（最大值）
- 低失调电压漂移：0.4µV/°C（最大值）
- 低输入偏置电流：20nA（最大值）
- 低增益漂移：G=1时5ppm/°C（最小值）
- 带宽：28MHz (G=1)、8MHz (G=100)
- 压摆率：35V/µs
- 120dB（最小值），实现最大增益共模抑制
- 电源电压范围
- 单电源：8V至36V
- 双电源：±4V至±18V
- 指定温度范围：–40°C至+125°C
- 8引脚SOIC封装
应用
- 模拟输入模块
- 麦克风前置放大器
- 流量变送器
- 电池测试
- LCD测试
- 心电图 (ECG)
- 手术设备
- 过程分析（pH值、气体、浓度、力和湿度）

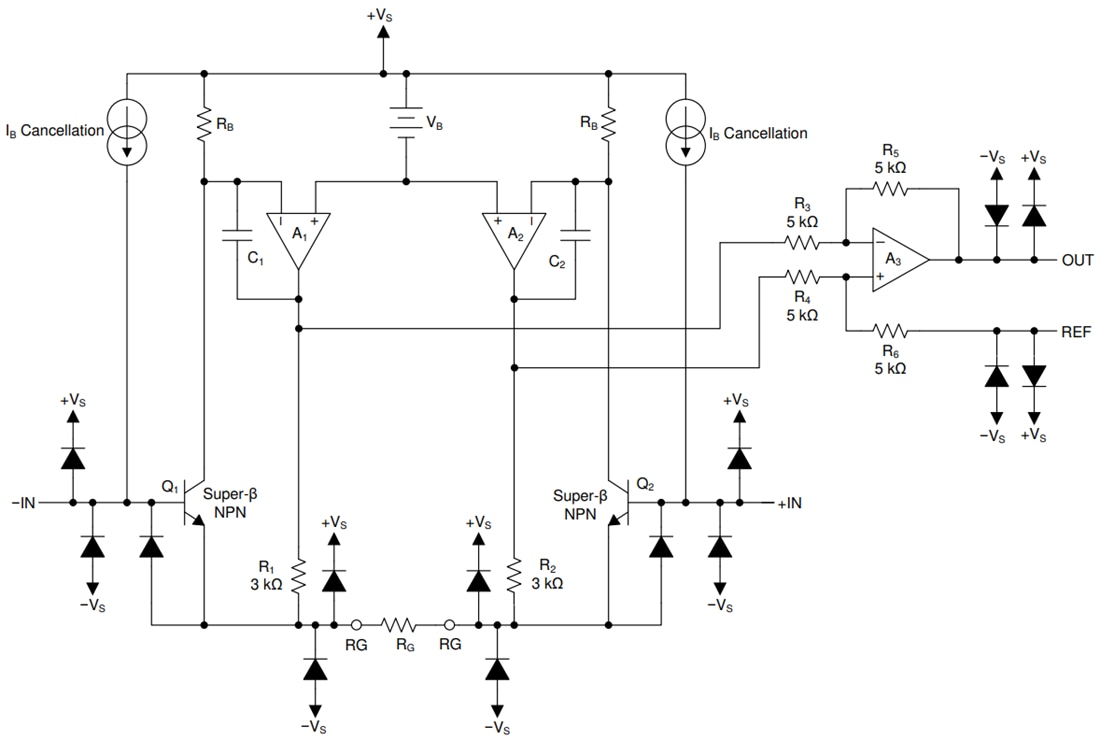

功能框图
相关开发工具
Texas Instruments INAEVM-ALT-SO8放大器评估模块 (EVM)
简化精密仪表放大器的原型设计，采用SO-8 (D) 封装。
发布日期: 2021-01-19
| 更新日期: 2022-03-11
