Texas Instruments ISO1500 3kVRMS RS-485/RS-422收发器

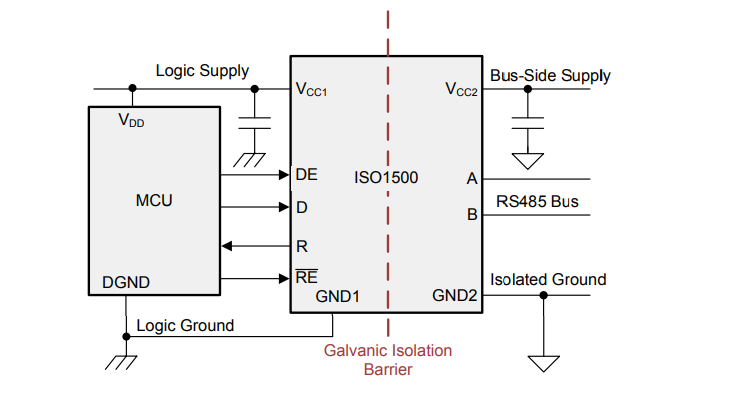

Texas Instruments ISO1500 3kVRMS RS-485/RS-422收发器采用超小型16引脚SSOP封装，具有一个3通道数字隔离器和一个RS-485收发器。ISO1500收发器的总线引脚可免受IEC ESD接触放电和IEC EFT事件的损害。该接收器输出具有针对总线开路、短路和空闲情况的失效防护。与其他集成的隔离式RS-485解决方案或采用光耦合器和非隔离式RS-485收发器的分立式实施方案相比，ISO1500的小解决方案尺寸可极大地减少所需的电路板空间。

该器件可用于长距离通信，隔离会破坏通信节点之间的接地回路，从而获得更大的共模电压范围。经测试，每个装置的对称隔离层可在总线收发器和逻辑电平接口之间按照UL 1577标准提供为时1分钟的3000VRMS隔离。这在总线收发器和逻辑电平接口之间。ISO1500 RS-485/RS-422收发器可由1侧的1.71V至5.5V电压供电，从而使器件可与低压FPGA和ASIC相连接。2侧的电源电压范围为4.5V至5.5V。该器件支持-40°C至+125°C的宽工作环境温度范围。

特性

符合或超出TIA/EIA-485-A的要求
半双工收发器
低EMI 1Mbps数据速率
1.71V至5.5V逻辑侧电源 (V_CC1)，4.5V至5.5V总线侧电源 (V_CC2)
1/8单位负载：多达256个总线节点
失效防护接收器（针对总线开路、短路和空闲）
高共模瞬态抑制：100kV/μs（典型值）
扩展温度范围：-40°C至+125°C

适用于热插拔功能的无干扰加电和断电
超小型SSOP (DBQ-16) 封装
安全相关认证：
- 计划通过所有认证
- 符合DIN V VDE V 0884-11:2017-01标准的4242VPK V_IOTM和566V_PK V_IORM
- 符合UL 1577标准且长达1分钟的3000V_RMS隔离
- IEC 60950、IEC 60601和EN 61010认证
- CQC、TUV和CSA认证
