Texas Instruments ISO1640EVM评估模块
Texas Instruments ISO1640EVM评估模块用于评估ISO1640和 ISO1641隔离I2C收发器的运行。ISO1640和ISO1641隔离式I2C收发器采用8引脚D封装和16引脚 DW封装，使ISO1640EVM能够分析数据传输系统。
TI ISO1640EVM评估模块可评估ISO1640和ISO1641器件的不同系统参数。测试信号和序列可应用于设备通道，以评估不同设备条件下的传播延迟、上升/下降时间和功耗等参数的性能特征。
特性
- 用于评估ISO1640和ISO1641器件（采用D和DW封装）
- 电源电压和电平转换范围：1侧3 V至5.5 V，2侧2.25 V至5.5 V
- 隔离式双向I2C兼容型通信
- 用于独立评估或与大型系统一起评估的测试点和测试头
- 隔离栅寿命：>40年
板布局
基本EVM运行

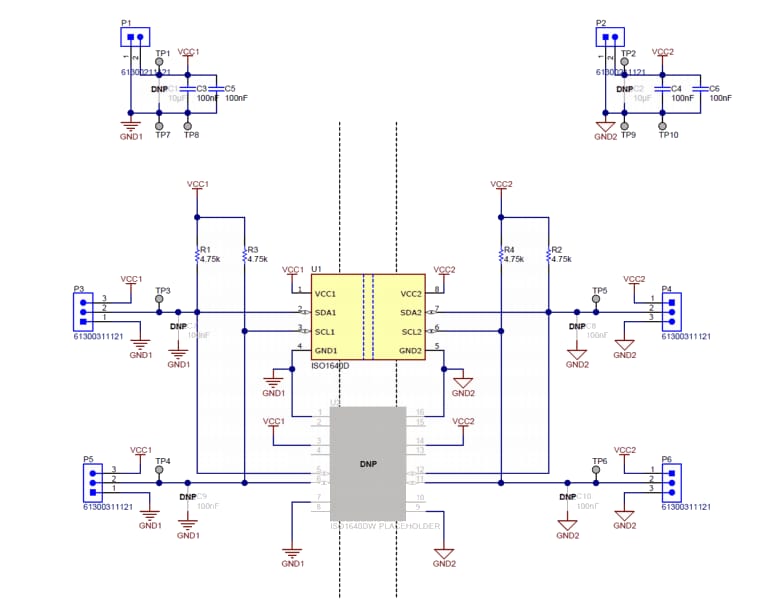

原理图
相关产品
Texas Instruments ISO164x/ISO164x-Q1 数字隔离器
热插拔、低功耗、双向隔离器，兼容I2C接口。
发布日期: 2020-10-28
| 更新日期: 2024-09-10
