Texas Instruments ISO224精密隔离放大器
Texas Instruments ISO224精密隔离放大器通过抗电磁干扰性能极强的隔离栅隔离输出和输入电路。该隔离栅经过认证，具有高达5kVRMS的增强型电流隔离，从而实现极长使用寿命和低功耗。与隔离式电源共同使用时，该器件可将以不同共模电压等级运行的系统的各器件隔开，并防止较低电压器件遭到损坏。
ISO224的输入专门针对精确检测±10V信号进行了优化，该信号在工业应用当中十分普遍。该器件由高侧单电源供电运行。此独有的特性可简化隔离式电源的设计，降低系统成本。集成的高侧电源电压检测功能可简化系统级诊断。ISO224的±4V输出可支持使用更低成本的模数转换器(ADC)。输出的差分结构具有更强的抗噪性能。
特性
- 提供高级 (ISO224B) 和低级 (ISO224A) 两个版本
- ±12V输入电压范围针对工业应用中的隔离式电压测量进行了优化
- 9kV静电放电 (ESD) 过压输入钳位
- ±4V差分输出电压范围，共模电压为VDD2/2
- 低直流误差运行 (ISO224B)
- 输入失调电压：±5mV (25°C)，±15µV/°C（最大值）
- 增益误差：±0.3% (25°C)，±35ppm/°C（最大值）
- 非线性度：±0.01%（最大值），±0.1ppm/°C （典型值）
- 4.5V至18V高侧单电源
- 4.5V至5.5V低侧运行
- 安全相关认证
- 符合DIN V VDE V 0884-11:2017-01标准的7071VPEAK增强型隔离
- 符合UL1577标准且持续时长达1分钟的5000VRMS隔离
- 高CMTI (ISO224B)：80kV/µs（典型值）
应用
- 隔离模拟信号采集领域
- 电网自动化
- 保护继电器
- 工厂自动化和控制
- 铁路运输
- 电机驱动器
- 功率分析仪
评估模块
Texas Instruments ISO224EVM评估模块 (EVM)
用于ISO224的评估平台，一款7kV增强型隔离放大器。

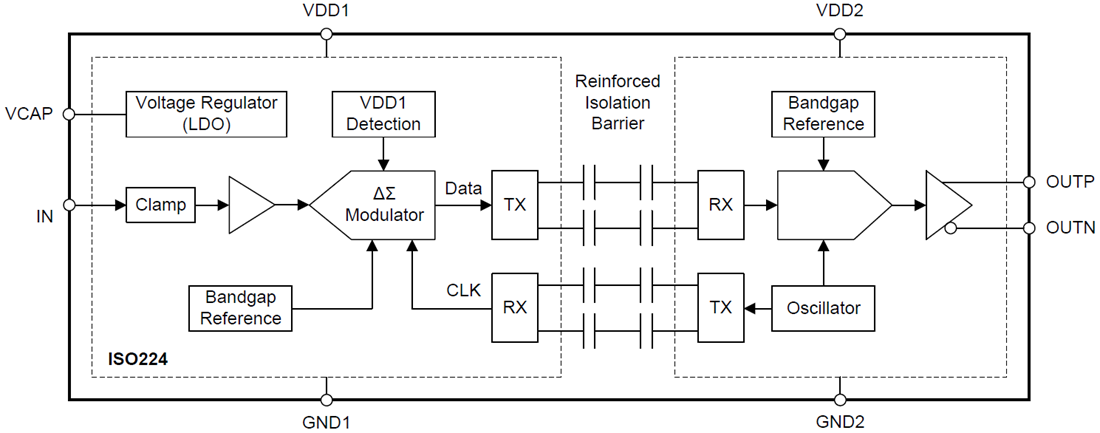

功能框图
发布日期: 2018-12-14
| 更新日期: 2023-07-24
