Texas Instruments ISO652x/ISO652x-Q1功能隔离器

Texas Instruments ISO652x/ISO652x-Q1双通道功能隔离器是一款高性能设备，具有隔离栅，支持200VRMS /280VDC 工作电压和570V RMS/800VDC 瞬态过压。这些数字隔离器具有高抗电磁干扰性、低辐射和低功耗。ISO652x/ISO652x-Q1隔离器可防止SPI、UART、RS-232、RS-485和CAN等数据总线上的噪声电流损坏敏感电路。这些隔离器具有50Mbps数据速率、1.71V至5.5V电平转换以及在3.3V时具有11ns（典型值）的低传播延迟。

ISO6521x/ISO652x-Q1隔离器的工作温度范围为-40°C至125°C。这些隔离器非常适合用于需要隔离的空间受限应用，用于非安全应用。ISO6521x/ISO652x-Q1隔离器用于电源、电机驱动器、工厂自动化、楼宇自动化、照明和电表。ISO652x-Q1设备符合汽车应用类AEC-Q100认证。

特性

  • 双通道CMOS输出功能隔离器
  • 稳健的SiO2 隔离栅，具有±150kV/μs的典型共模瞬态抗扰度 (CMTI)
  • 功能隔离：
    • 工作电压：200VRMS 、280VDC
    • 瞬态电压 (60s)：570VRMS 、800VDC
  • 电平转换：1.71 V至5.5 V
  • 1Mbps和3.3V时每通道电流典型值为1.8mA
  • 3.3 V时低传播延迟典型值为11ns
  • 稳健的电磁兼容性 (EMC)
    • 系统级ESD、EFT和浪涌抗扰性
    • 低辐射
  • 50 Mbps 数据速率

应用

  • 电网和电表
  • 照明
  • 工厂自动化
  • 楼宇自动化
  • 电器
  • 电机驱动器
  • 电源

数据手册

相关评估板

Texas Instruments ISO6521REUEVM评估模块

设计用于评估双通道ISO6521功能隔离器，采用8引脚DFN封装。

Learn More关于Texas Instruments ISO6521REUEVM评估模块 View Products与Texas Instruments ISO6521REUEVM评估模块相关

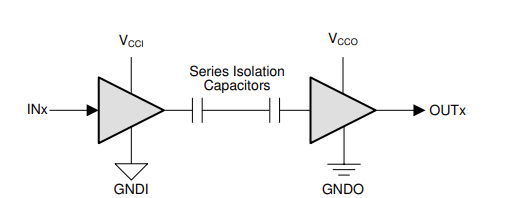

简化原理图

原理图 - Texas Instruments ISO652x/ISO652x-Q1功能隔离器
