Texas Instruments ISO654x/ISO654x-Q1四通道功能隔离器

Texas Instruments ISO654x/ISO654x-Q1四通道功能隔离器适用于需要与非安全应用隔离的成本敏感、空间受限型应用。隔离栅支持707VRMS/1000VDC 的瞬态过压和400VRMS/566VDC 的工作电压。ISO654x器件提供高EMC性能，同时隔离CMOS或LVCMOS数字I/O。ISO654x使用SiO2 作为隔离栅。每条隔离通道的逻辑输出和输入缓冲器均由绝缘栅相隔离。此系列器件配有使能引脚，可用于将相应的输出置于高阻抗状态。

Texas Instruments ISO6540和ISO6540F器件的所有通道均为正向。ISO6541和ISO6541F器件有一个反向通道，而ISO6542和 ISO6542F器件则有两个反向通道。如果信号或输入功率出现损失，不带后缀F的器件默认输出高电平，带后缀F的器件默认输出低电平。有关更多详细信息，请参阅第7.4节。

此系列器件有助于防止GPIO或数据总线（例如，SPI、UART、RS-485、RS-232和CAN）上的噪声电流损坏数据或损坏敏感电路。得益于芯片设计和布局布线技术，此系列器件的电磁兼容性得到了显著增强，可缓解系统级设计问题。

特性

  • 数据速率高达50 Mbps
  • 稳健可靠的SiO2 隔离栅
  • 功能隔离（DBQ-16）
    • 400VRMS，566VDC 工作电压
    • 707VRMS，1000VDC 瞬态电压（60s）
  • 宽温度范围：-40 °C至125 °C
  • ±150kV/μs典型CMTI
  • 电源范围：1.71 V至5.5 V
  • 默认输出高电平 (ISO654x) 和低电平 (ISO654xF) 选项
  • 在1Mbps和3.3V时，每个通道的电流典型值为1.5mA (ISO6540)
  • 低传播延迟：3.3V时为11ns
  • 稳健的电磁兼容性 (EMC)
    • 系统级ESD、EFT和浪涌抗扰性
    • 低辐射
  • SSOP (DBQ-16) 封装

应用

  • 电源
  • 电网、电表
  • 电机驱动器
  • 工厂自动化
  • 楼宇自动化
  • 照明
  • 家用电器

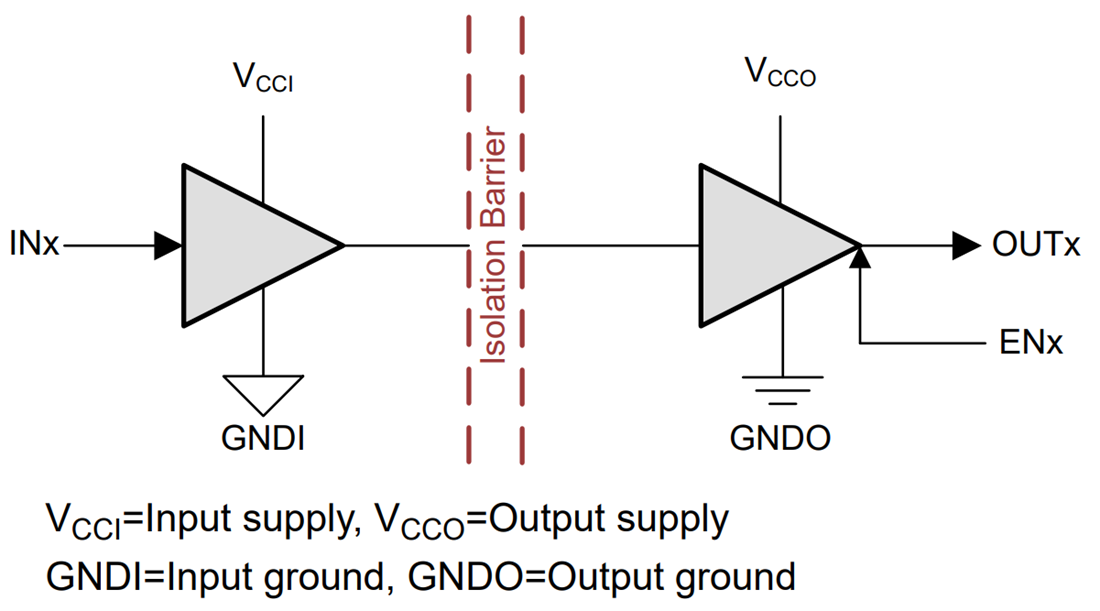

简化原理图

原理图 - Texas Instruments ISO654x/ISO654x-Q1四通道功能隔离器
