Texas Instruments ISO6731/ISO6731-Q1三通道数字隔离器
Texas Instruments ISO6731/ISO6731-Q1三通道数字隔离器非常适合用于需要高达5000VRMS隔离等级（符合UL 1577标准）的成本敏感型应用。该器件还通过了VDE、TUV、CSA和CQC认证。ISO6731器件在隔离CMOS或LVCMOS数字I/O的同时，具有高抗电磁干扰性低辐射和低功耗。每个隔离通道都有一个由双电容二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。该器件配有启用引脚，可用于将各自输出放在高阻抗中，实现多主器件驱动应用。ISO6731器件具有两个正向通道和一个反向通道。为防止输入功率或信号损失，后缀没有“F”的器件则默认输出“高”电平，后缀为“F”的器件默认输出“低”电平。
与隔离电源搭配使用时，该器件有助于防止UART、SPI、RS-485、RS-232和CAN等数据总线上的噪声电流损坏敏感电路。凭借创新的芯片设计和布局技术，ISO6731器件的电磁兼容性得到了显著增强，从而可确保提供系统级ESD、EFT和浪涌保护并符合辐射标准。Texas Instruments ISO6731器件采用16引脚SOIC宽体 (DW) 封装，是对旧代产品的引脚对引脚升级。
特性
- 下列性能符合AEC-Q100标准：
- 器件温度1级：-40°C至125°C的环境运行温度范围 (ISO6731-Q1)
- 数据速率：50Mbps
- 稳健可靠的隔离栅
- 在1060VRMS工作电压下具有较长使用寿命
- 隔离等级：高达5000VRMS
- 浪涌能力高达10kV
- CMTI：±75kV/µs（典型值）
- 宽电源电压范围：1.71V至1.89V和2.25V至5.5V
- 电平转换：1.71V至5.5V
- 默认输出高 (ISO6731) 和低(ISO6731F) 选项
- 宽温度范围：-40°C至125°C
- 每通道1.6mA（1Mbps时，典型值）
- 低传播延迟：11ns（典型值）
- 稳健的电磁兼容性 (EMC)
- 系统级ESD、EFT和浪涌抗扰性
- ±8kV IEC 61000-4-2接触放电保护（整个隔离栅）
- 低辐射
- 宽SOIC (DW-16) 封装
- 安全相关认证（正在进行中）：
- DIN VDE V 0884-11:2017-01
- UL 1577元件认可计划（已完成）
- IEC 62368-1、IEC 61010-1、IEC 60601-1（已完成）和GB 4943.1-2011认证
应用
- 电源
- 电网、电表
- 电机驱动器
- 工厂自动化
- 楼宇自动化
- 照明
- 家用电器

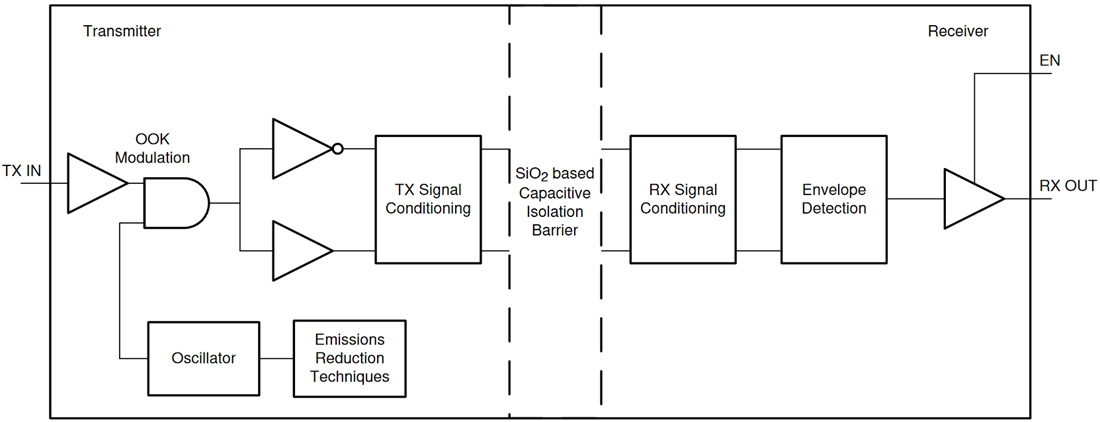

功能框图
相关开发工具
Texas Instruments DIGI-ISO-EVM数字隔离器评估模块
用于TI单通道、双通道、三通道、四通道或六通道数字隔离器。
Texas Instruments ISO6741DWEVM评估模块
支持评估ISO67xx 3通道和4通道数字隔离器，采用16-SOIC封装。
