Texas Instruments ISO674x/ISO674x-Q1四通道数字隔离器

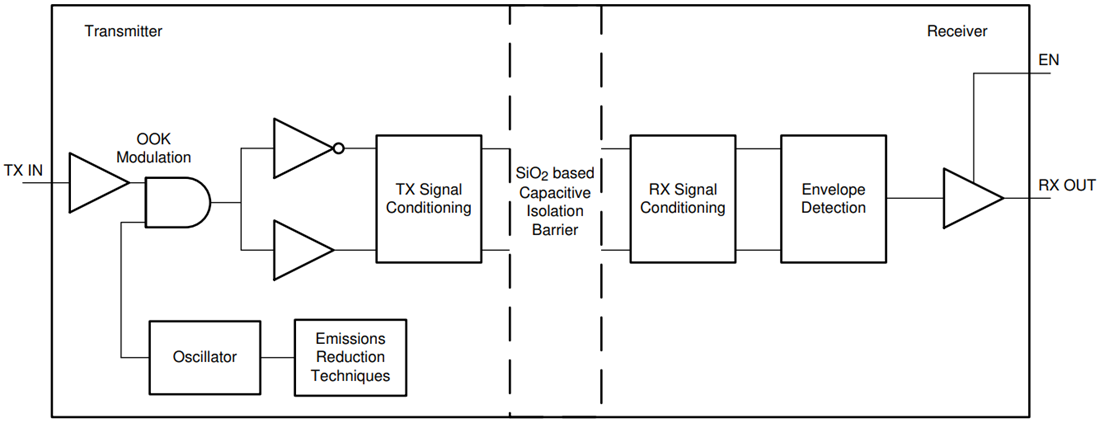

Texas Instruments ISO674x/ISO674x-Q1器件在隔离CMOS或LVCMOS数字I/O的同时，具有高抗电磁干扰性、低辐射和低功耗。每个隔离通道都有一个由双电容二氧化硅 (SiO₂) 绝缘隔栅分开的逻辑输入和输出缓冲器。这些器件配有启用引脚，可用于将各自输出放在高阻抗中，实现多主器件驱动应用。ISO6741/ISO6741-Q1器件有三个正向通道通道和一个反向通道。如果丢失输入功率或信号，对于不带后缀“F”的器件，默认输出为“高”，而对于带后缀“F”的器件，默认输出为“低”。

与隔离电源搭配使用时，这些器件有助于防止UART、SPI、RS-485、RS-232和CAN等数据总线上的噪声电流损坏敏感电路。凭借创新的芯片设计和布局技术，ISO674x/ISO674x-Q1器件的电磁兼容性得到了显著增强，从而可确保提供系统级ESD、EFT和浪涌保护并符合辐射标准。ISO674x/ISO674x-Q1系列器件采用16引脚SOIC宽体 (DW) 封装，是对旧代产品的引脚对引脚升级。ISO674x-Q1器件符合汽车应用类AEC-Q100标准。
