Texas Instruments ISO776x/ISO776x-Q1 EMC数字隔离器

Texas Instruments ISO776x/ISO776x-Q1高速稳健EMC六通道数字隔离器是高性能器件，隔离等级为5000VRMS（采用DW封装），符合UL 1577标准。其他安全相关认证包括VDE、CSA、TUV和CQC。ISO776x在隔离CMOS或LVCMOS数字I/O的同时，具有高抗电磁干扰性、低辐射和低功耗。ISO776x/ISO776x-Q1系列具有各种引脚配置可供选择，包括所有六个通道处于同一方向，或者部分通道处于反向，而其余通道处于正向。当与隔离电源配合使用时，ISO776x/ISO776x-Q1可防止数据总线或其他电路上的噪声电流进入局部系统接地并干扰或损坏敏感电路。ISO776x/ISO776x-Q1数字隔离器采用16引脚SOIC封装。ISO776x-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 信号传输速率：高达100Mbps
  • 宽电源范围：2.25V-5.5V
  • 2.25V至5.5V电平转换
  • 默认输出高和低选项
  • 宽温度范围：-55°C 至 +125°C
  • 低功耗：1Mbps下每通道1.4mA的典型值
  • 低传播延迟：典型值11ns（5V电源）
  • 高 CMTI：±100kV/µs（典型值）
  • 稳健的电磁兼容性 (EMC)
  • 系统级ESD、EFT和浪涌抗扰性
  • 低辐射
  • 隔离栅寿命：>40年
  • 安全相关认证：
    • 符合DIN V VDE V 0884-11:2017-01标准的增强型隔离
    • UL 1577元件认可计划
    • CSA元件认可通知5A，IEC 60950-1和IEC 60601-1终端设备标准
    • 通过GB4943.1-2011 CQC认证
    • TUV认证，符合EN 60950-1和EN 61010-1
    • 计划通过所有认证

应用

  • 工业自动化
  • 电机控制
  • 电源
  • 太阳能逆变器
  • 医疗设备

数据手册

评估模块

Texas Instruments ISO7762DBQEVM数字隔离器评估模块

一个用于评估增强型ISO7762的高性能的平台，采用16引脚SSOP封装。

Learn More关于Texas Instruments ISO7762DBQEVM数字隔离器评估模块 View Products与Texas Instruments ISO7762DBQEVM数字隔离器评估模块相关

Texas Instruments ISO7762DW EMC数字隔离器评估模块

设计用于评估ISO7762高性能、增强型六通道数字隔离器。

Learn More关于Texas Instruments ISO7762DW EMC数字隔离器评估模块 View Products与Texas Instruments ISO7762DW EMC数字隔离器评估模块相关

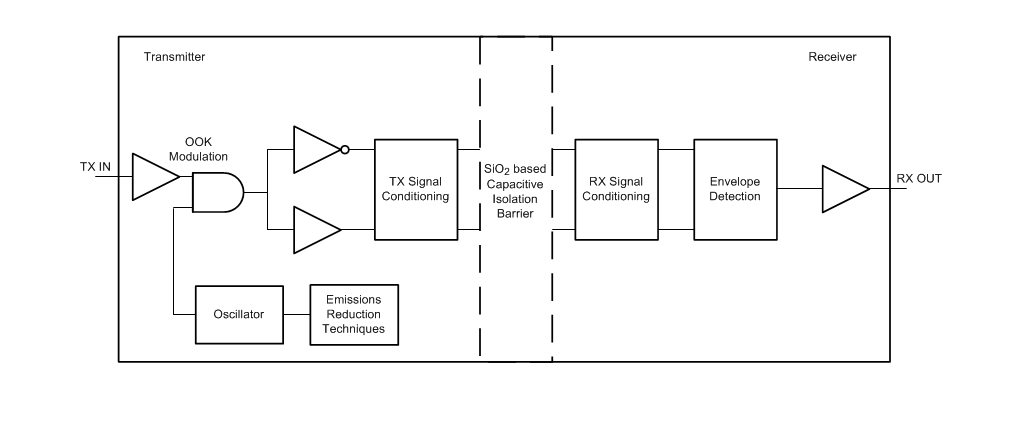

框图

框图 - Texas Instruments ISO776x/ISO776x-Q1 EMC数字隔离器
发布日期: 2017-10-19 | 更新日期: 2025-07-31
