Texas Instruments ISOUSB111DWXEVM评估模块 (EVM)

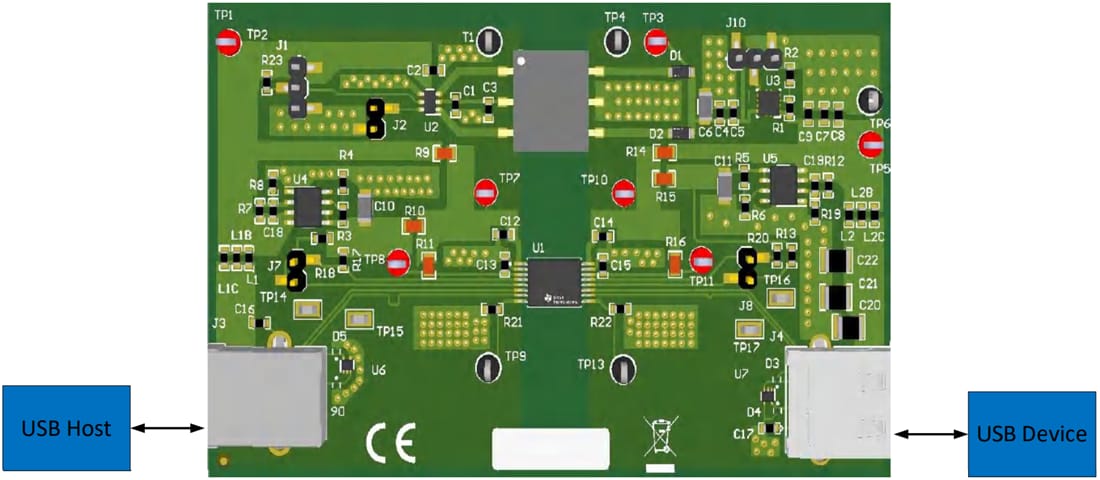

Texas Instruments ISOUSB111DWXEVM评估模块 (EVM) 用于评估采用16引脚SSOP封装 (DWZ-16) 的高性能、5000V_RMS 增强型隔离USB中继器。该评估模块具有测试点和跳线选项，因此使用极少的外部元件就能进行评估。这些测试点让用户可以在将器件集成到用户设计中之前，对ISOUSB111DWX器件彻底进行评估。为了方便评估模块由各种电源供电，包括稳压电源、标准USB 2.0插座和标准直流适配器，该评估模块包括一个变压器驱动器 (SN6501)、一个变压器 (CMP-0030614-1) 和三个可调输出LDO（TPS76701和TPS73701）。

Texas Instruments ISOUSB111DWXEVM可配置为使用所提供的LDO为3.3V电源供电，或者绕过这些外部LDO，使用内部LDO。可以对该评估模块进行更改，改后用或不用外部LDO和测试配置都能工作。该评估模块可验证ISOUSB111DWX数据表中的许多参数，如数据传输速率、电流消耗等。某些规格参数要求与ISOUSB111DWXEVM不同的测试设置配置，因此该评估模块无法验证这些规格参数。
