Texas Instruments ISOUSB211DPEVM中继器评估模块

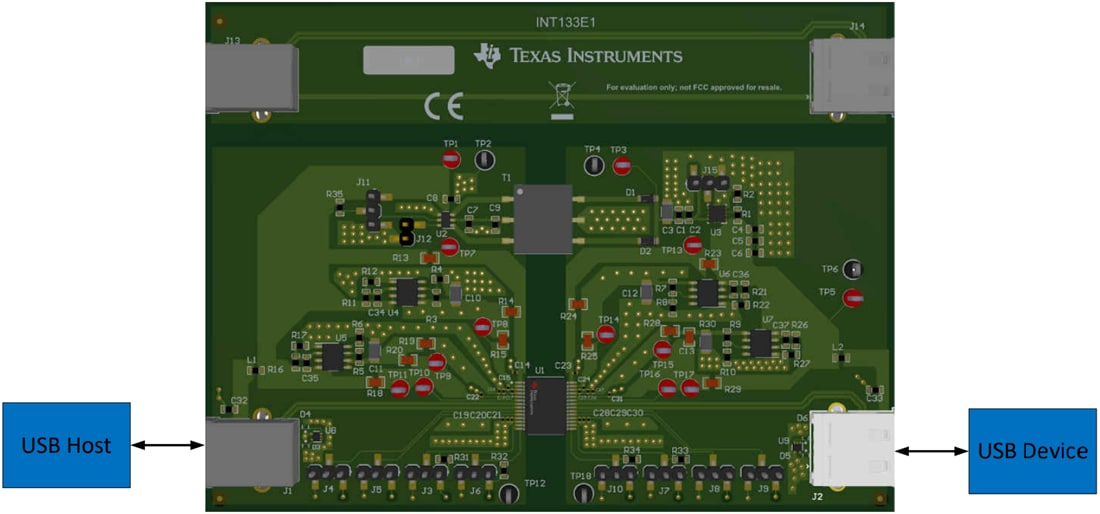

Texas Instruments ISOUSB211DPEVM中继器评估模块 (EVM) 可以在将ISOUSB211设备纳入用户的设计之前，对其进行彻底评估。该评估模块可以由各种电源供电，包括稳压电源、USB2.0连接器和直流适配器。因此，该评估模块包括一个变压器驱动器（SN6501）、一个变压器（CMP-0030614-1）和五个可调输出LDO（TPS76701和TPS73701）。该评估模块可配置为使用所提供的LDO为3.3V和1.8V电源供电，或者绕过这些外部LDO，使用内部LDO为3.3V和1.8V电源供电。该评估模块可以配置为在有或没有外部LDO的情况下运行。该评估模块可用于验证ISOUSB211数据手册中的许多参数，例如数据速率、电流消耗等等。部分数据手册规格需要与Texas Instruments ISOUSB211DPEVM不同的测试设置配置，因此，如果不进行修改，这些规格无法从评估模块中得到验证。示例参数包括最大数据速率、传播延迟和其他计时规格。
