Texas Instruments IWR1843AOP毫米波传感器封装天线 (AOP)
Texas Instruments IWR1843AOP毫米波传感器封装天线 (AOP) 是一款基于FMCW雷达技术的集成式单芯片传感器。IWR1843AOP在76GHz至81GHz频段内工作，具有高达4GHz连续线性调频脉冲。
该器件设计采用Texas Instruments的低功耗45纳米RFCMOS工艺。该解决方案有助于在微型外形尺寸中实现超高集成度。
TI IWR1843AOP非常适合用于楼宇自动化、无人机、工厂自动化、物料搬运、交通监控和监控等工业应用中的低功耗、自监控、超精准雷达系统。
特性
- FMCW收发器
- 集成四个接收器和三个发射器封装天线 (AOP)
- 集成PLL、发射器、接收器、基带和ADC
- 76GHz至81GHz工作频带，4GHz可用带宽
- 基于小数N分频PLL的超精准线性调频脉冲引擎
- TX有效各向异性辐射功率 (EIRP)：16dBm
- RX有效各向异性噪声系数：10dB（76GHz至81GHz）
- 相位噪声 (1MHz)：
- -95dBc/Hz（76GHz至77GHz）
- -93dBc/Hz（77GHz至81GHz）
- 内置校准和自检（监测）
- 基于Arm® Cortex®-R4F的无线电控制系统
- 内置固件 (ROM)
- 跨工艺和温度的自校准系统
- ARM Cortex-R4F微控制器，用于目标跟踪、分类和接口控制
- 支持自主模式（从QSPI闪存加载用户应用程序）
- 主机接口
- CAN（两个实例，其中一个为CAN-FD）
- 可用于用户应用的其他接口
- 多达6个通用ADC通道
- 多达2个SPI端口
- 2个UART
- I2C
- GPIO
- 用于原始ADC数据和调试仪器的2通道LVDS接口
- 用于FMCM信号处理的C674x DSP
- 2MB RAM的片上存储器
- 设备安全（在部分零件编号上）
- 安全认证和加密启动支持
- 客户可编程根密钥、对称密钥（256位）、具有密钥撤销功能的非对称密钥（高达RSA-2K）
- 加密软件加速器 - PKA、AES（高达256位）、SHA（高达256位）、TRNG/DRGB
- 针对SIL-2的功能安全
- IWR1843AOP高级特性
- 嵌入式自我监测，无需借助主机处理器
- 复杂的基带架构
- 嵌入式干扰检测能力
- 发送路径中的可编程相位旋转器，用于实现波束形成
- 电源管理
- 用于增强PSRR的内置LDO网络
- I/O支持双电压3.3V/1.8V
- 时钟源
- 支持40MHz外部振荡器
- 支持40MHz外部驱动时钟（方波/正弦波）
- 支持40MHz晶体连接（带负载电容器）
- 简单的硬件设计
- 0.8mm脚距、180引脚15mm x 15mm倒装芯片BGA封装 (ALP)，可实现轻松组装和低成本的PCB设计
- 较小的解决方案尺寸
- 结温范围：–40°C至+125°C
应用
- 自动门/栅极
- 运动探测器
- 用于测量范围、速度和角度的工业传感器
- 液位探测雷达
- 位移检测
- 交通监控
- 接近传感
- 安防与监控
- 工厂自动化安全防护装置
- 液位变送器
- 电动自行车
- 停车道闸
- 非公路车辆传感器
- 脚踏电动踏板车
- 自平衡个人运输车
方框图

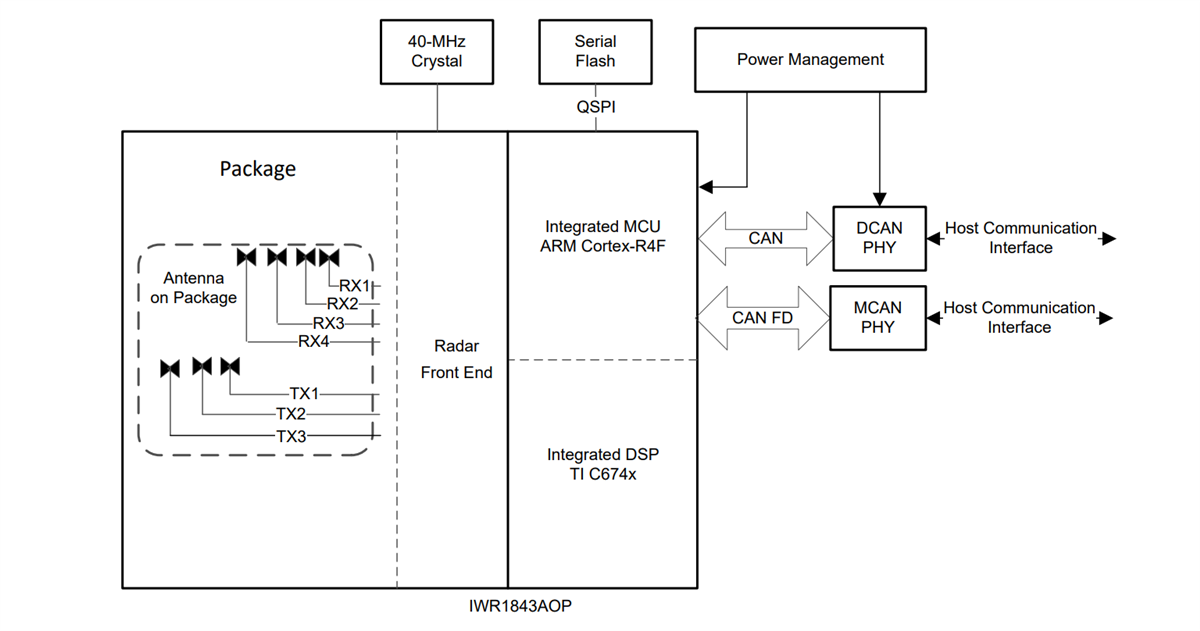

功能框图
