Texas Instruments IWR6843ISK-ODS毫米波传感器评估模块
Texas Instruments IWR6843ISK-ODS毫米波传感器评估模块采用短距离天线，具有宽视场 (FOV)，可直接连接到毫米波传感器载卡平台(MMWAVEICBOOST)。该评估模块包含60GHz毫米波雷达收发器，以及刻蚀在Rogers板上的天线。该板支持通过USB接口访问点云数据，并通过60引脚高速连接器访问原始模数转换器 (ADC) 数据。
IWR6843ISK-ODS支持标准毫米波工具和软件，包括mmWave studio (MMWAVE-STUDIO), 以及毫米波软件开发套件 (MMWAVE-SDK)。IWR6843ISK-ODS与MMWAVEICBOOST（单独出售）相结合，可连接至MCU LaunchPad™开发套件生态系统。IWR6843ISK-ODS需要单独的外部电源，以符合适用的区域安全标准。
特性
- 60GHz毫米波传感器
- 四根接收 (RX) 三根发射 (TX) 天线
- 120°方位视场
- 120°仰角，具有约12m范围
- 直接连接MMWAVEICBOOST
- 支持60引脚高速接口，用于主机控制接口
- 模块设有板载电源管理IC (PMIC)、功耗监控和温度传感器
套件内容
- IWR6843ISK-ODS插入式模块
- 普通垫圈
- 菲氏平头螺钉（M3长度16mm）
- 六角螺母（钢M3x0.5）
- 六角支架（铝M3长度5mm)
- 快速入门指南
- 保修卡（免责声明表）

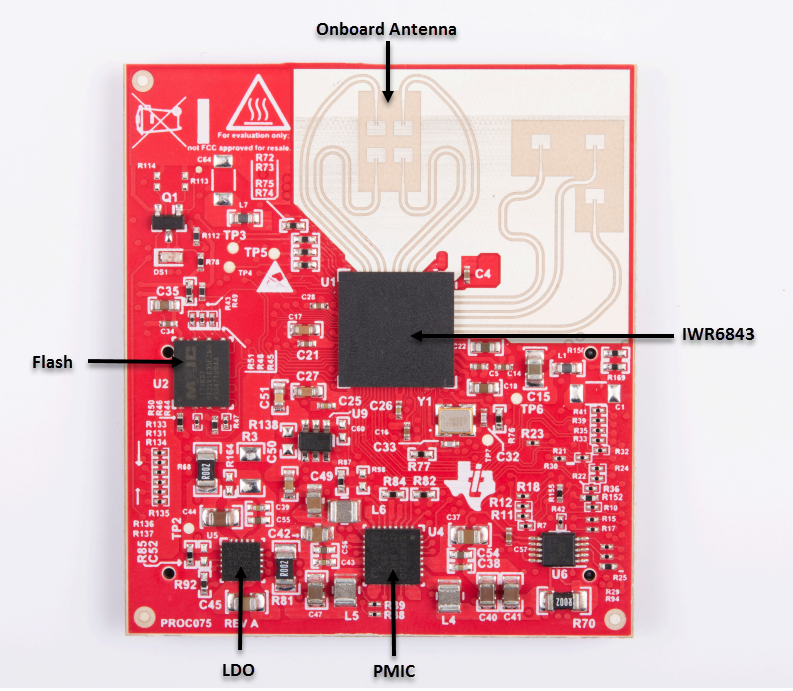

布局
相关产品
Texas Instruments 毫米波传感器
前所未有的精度、简化了传感、单个芯片上的较小设计。
Texas Instruments IWR6x 60GHz至64GHz毫米波传感器
通过片上处理功能实现工业自动化。
相关开发工具
Texas Instruments MMWAVEICBOOST载卡平台
通过为各种传感器和天线套件提供模块化接口，快速评估毫米波传感器。
发布日期: 2019-03-13
| 更新日期: 2024-05-20
