Texas Instruments IWR6843LEVM传感器评估模块
Texas Instruments IWR6843LEVM传感器评估模块 (EVM) 是一款简单易用的60GHz毫米波传感器评估平台，用于评估带FR4类天线的IWR6843。IWR6843LEVM可用于评估IWR6843和IWR6443。该评估模块支持访问点云数据和USB供电接口。IWR6843LEVM支持与MMWAVEICBOOST和DCA1000EVM开发套件直接连接。IWR6843LEVM包含为片上C67x数字信号处理器 (DSP) 内核、硬件加速器 (HWA) 和低功耗Arm® Cortex®-R4F控制器开发软件所需的一切。
Texas Instruments IWR6832LEVM支持mmWave工具和软件，即mmWave studio (MMWAVE-STUDIO) 和mmWave软件开发套件 (MMWAVE-SDK)。可以使用附加板来实现其他功能。例如，DCA1000EVM 支持通过低压差分信号 (LVDS) 接口访问传感器的原始数据。MMWAVEICBOOST 支持通过Code Composer Studio™ (CCSTUDIO) 实现软件开发和跟踪能力。IWR6843LEVM与MMWAVEICBOOST搭配，可以接口MCU LaunchPad™开发套件生态系统。
特性
- 60GHz至64GHz毫米波传感器
- FR4类PCB基板
- 四接收 (4RX) 三发射 (3TX) 天线，具有120° azimuth视场 (FoV) 和80°高程FoV。
- 分立式直流/直流电源管理解决方案；用于功耗监控的板载功能
- 采用成本优化的PCB规则：更低制造成本，无微小过孔，只有贯穿过孔，在球栅阵列 (BGA) 焊盘上无过孔
- 支持60引脚高速主机控制接口、与 MMWAVEICBOOST 和 DCA1000EVM 的直接接口
套件内容
- IWR6843L评估模块
- Micro-USB电缆
- 快速入门指南
- 保修卡（免责声明表）

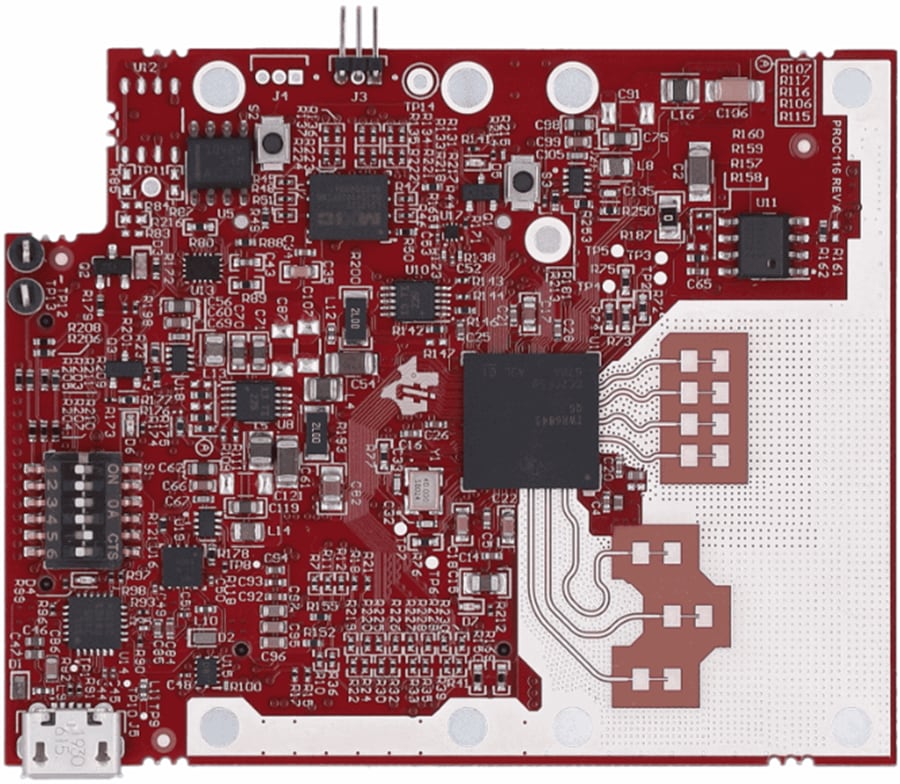

板布局
