Texas Instruments LDC5071-Q1电感式位置传感器
Texas Instruments LDC5071-Q1电感式位置传感器是一款高速传感器，旨在连接位于印刷电路板上的三个电感式感应线圈。该传感器具有高分辨率，在高达480,000 RPM转速下精度为 ≤1°，并在2.4 MHz至5MHz频段内集成了LC振荡器。内置集成模拟前端 (afe) IC的LDC5071-Q1传感器包含手动和自动增益控制 (AGC) 功能，可最大限度地提高输出驱动器的动态范围。该传感器测量工业应用中的绝对线性和旋转位置。LDC5071-Q1传感器符合AEC-Q100汽车应用的要求，可用于踏板位置、机器人、电动自行车、变速系统、制动助力系统和电动助力转向系统。
LDC5071-Q1传感器在输出引脚短路至高电压时支持反向电池、过压和电流保护。该传感器滤波器具有抗电机噪声干扰能力，并可以滤除带外低频和高频噪声。LDC5071-Q1传感器提供5V或3.3V输入电源电压、 -40°C至170°C结温范围以及22mA最大电流。该传感器采用5mm x 4.40mm PW（TSSOP-16）封装。
特性
- 高分辨率，在高达480,000RPM的转速下具有≤1度的精度
- 集成模拟前端 IC，适用于非接触式电感式位置传感器进行0°至360°绝对旋转位置测量
- 正弦和余弦输出的差分信号路径支持宽动态输入范围
- 集成2.4MHz至5MHz频段的LC振荡器，用于激励电感式传感器线圈
- 自动和手动增益控制，能够尽可能地提高输出驱动器的动态范围
- 具有高电压保护功能和大容性负载能力的差分输出驱动器
- 输入电源和输出引脚具有–15V至30V的反向电压和过压保护功能
- 内置传感器和电源诊断
- 最大工作电流：22 mA
- 输入电源工作模式：5V和3.3V
- 无需磁铁
- 符合AEC-Q100标准的-40°C至160°C工作环境温度范围
- 5mm x 4.40mm PW (TSSOP-16) 封装
应用
- EV/HEV牵引电机逆变器
- 电动助力转向装置
- 制动助力电机
- 阀门和执行器
- 集成启动发电机
- 换档系统
- 踏板位置
- 机器人
- 电动自行车
相关传感器
Texas Instruments LDC5072-Q1电感位置传感器前端
模拟前端，用于汽车/工业应用中的非接触式电感位置传感器。
方框图

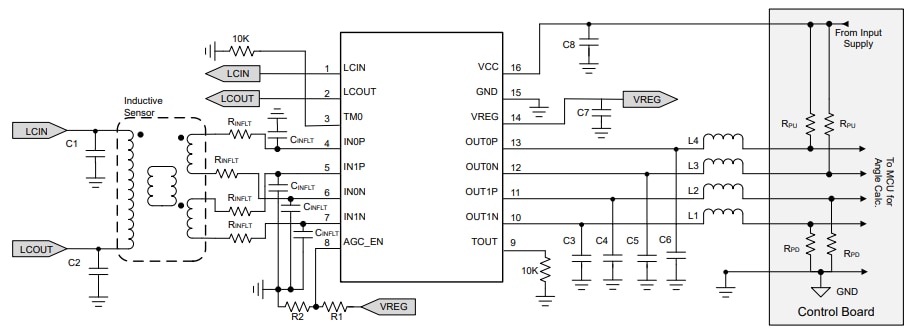

应用示意图
