Texas Instruments LM25143/LM25143-Q1双路降压直流/直流控制器

Texas Instruments LM25143/LM25143-Q1双路同步降压直流/直流控制器源自一系列宽VIN范围控制器,非常适合用于大电流单输出或双输出。LM25143采用交错、可堆叠、峰值电流模式控制架构,可实现简单的环路补偿、快速瞬态响应、出色的负载和线路调节以及与并联相位的精确电流共享,以获得更大输出电流。高边开关提供较大的降压比(最低导通时间为65ns),进而实现从12V或24V额定输入到低电压轨的直接降压转换,从而降低系统复杂性与成本。

TI LM25143/LM25143-Q1双路同步降压直流/直流控制器在输入电压突降至3.5V时能够根据需要以接近100%的占空比继续工作。该器件在输出电压处于调节状态支持15μA空载静态电流,从而延长电池供电系统的运行时间。此外,通过开关稳压器的输出或其他可用电源为LM25143/LM25143-Q1供电,能够实现更低的输入静态电流和功率损耗。LM25143-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 多功能同步降压直流/直流控制器
    • 宽输入电压范围:3.5V至42V
    • 1%精度、3.3V/5V固定电压或0.6V至36V可调输出电压
    • 最高结温:150°C
    • 关断模式电流:4µA(典型值)
    • 空载待机电流:15µA(典型值)
  • 两个交错式同步降压通道
    • 双通道或单输出多相
    • 65ns tON (min) ,实现高VIN/VOUT
    • 60ns tOFF(min),可实现低压差
  • 开关频率:100kHz至2.2MHz
    • 同步输入和同步输出能力
    • 可选二极管仿真或FPWM模式
  • 使用LM25143并借助WEBENCH®电源设计器创建定制设计
  • 支持功能安全
    • 来辅助功能安全系统设计的文档
  • 固有保护特性可实现稳健设计
    • 分流或电感器DCR电流检测
    • 断续模式过流保护
    • 独立使能和PGOOD功能
    • 可调输出电压软启动
    • VCC、VDDA和栅极驱动UVLO保护
    • 带迟滞的热关断保护
  • 针对CISPR 11和CISPR 32 B类传导和辐射EMI要求进行了优化
    • 压摆率受控的自适应栅极驱动器
    • 扩频可减少峰值发射
  • 6mm × 6mm VQFN-40封装

应用

  • 工业
    • 24V总线系统
    • 工厂自动化和控制
    • 机器人技术
    • 供电
  • 个人电子设备
    • 计算机外设
  • 企业系统
    • 高性能计算

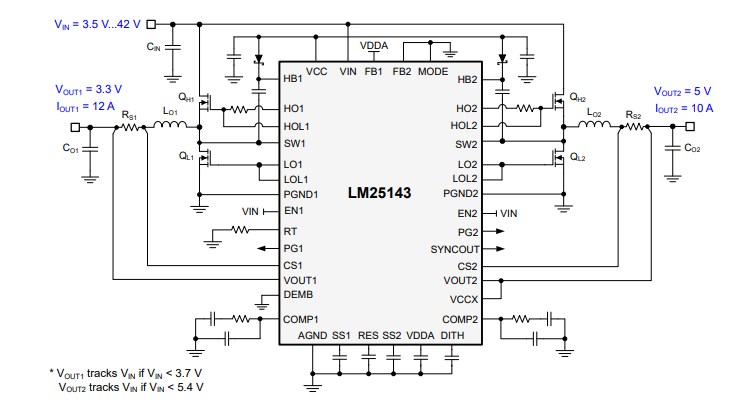

典型应用

应用电路图 - Texas Instruments LM25143/LM25143-Q1双路降压直流/直流控制器
发布日期: 2022-04-06 | 更新日期: 2022-12-18
