Texas Instruments LM251772 36V四开关降压-升压控制器
Texas Instruments LM251772 36V四开关降压-升压控制器可提供稳压输出电压，无论输入电压高于、等于还是低于设定输出电压，均能保持稳定输出。在节能模式下，TI LM251772支持在整个输出工作范围内实现高效率。集成的I2C接口支持对输出电压和平均电流进行动态编程。输出电压和平均电流的配置范围符合USBPD标准要求。集成的DRV引脚可控制一个断开FET，以满足双角色端口（DRP）要求。
特性
- 输入范围：3.5V至36V
- 通过I2C进行动态Vo 编程
- 3.3V至48V（阶跃为20mV）
- 1V至24V（阶跃为10mV）
- 峰值电流调节控制
- 在所有工作模式下均具有低电压转换纹波
- 关断静态电流：3μA
- 工作静态电流：60μA
- 驱动 (DRV) 引脚，用于双角色端口电源路径
- 通过推挽输出实现快速pMOS FET控制
- 可配置为nMOS FET的电荷泵驱动器级
- 工作模式选择，可在轻负载和高负载条件下实现高效率：
- 节能模式（单脉冲/μSleep）
- 自动导通模式
- 集成高压电源LDO
- 辅助高压LDO，用于PD控制器电源
- 集成全桥栅极驱动器
- 峰值电流能力：2A
- 自举过压和欠压保护
- 集成式自举二极管
- 与工作模式（升压、降压-升压、降压）无关的固定频率
- 可选强制PWM模式
- 开关频率：100kHz至600kHz
- 外部时钟同步和时钟输出
- 平均输入或输出电流传感器
- 可编程范围：0.5A至7A（阶跃为50mA）
- ISET引脚可选
- 可通过I2C接口读取监控功能
- 商用温度范围（Tj =0°C至+70°C）
- 使用LM251772并借助WEBENCH®Power Designer创建定制设计方案
应用
- USB Type-C™供电电源：
- 扩展坞
- PC监视器
- 工业PC/耐用型PC
- USB交流/直流适配器
- 无线充电

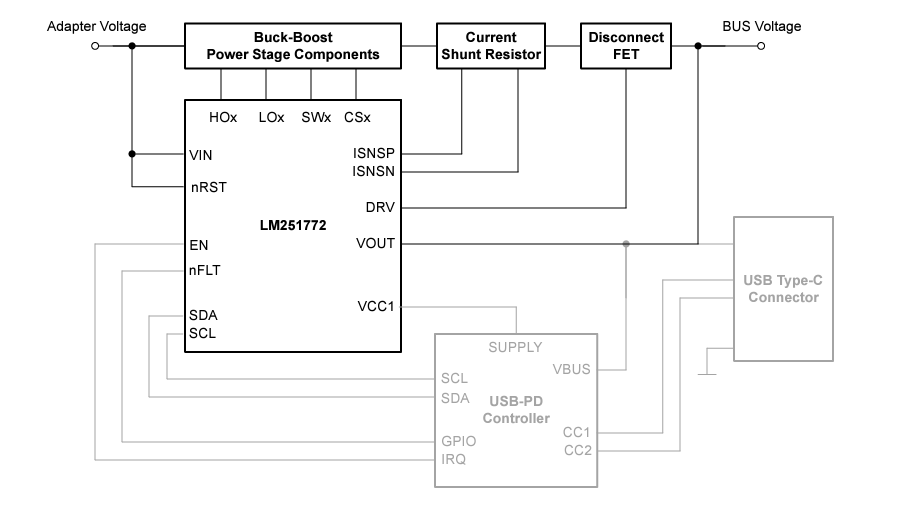

典型应用原理图
添加了RCM
Texas Instruments LM251772 评估模块
演示采用LM251772控制器灵活设计大功率降压-升压转换器。
