Texas Instruments LM25184EVM-S12转换器评估模块 (EVM)

Texas Instruments LM25184EVM-S12转换器评估模块 (EVM) 设计用于演示具有宽输入电压范围的LM25184-Q1 PSR反激式转换器的性能。该设计采用小尺寸封装，所需元件数量少。它在6V至42V宽输入电压范围内工作，可提供12V固定输出，设定点精度优于1.5%，电流高达1A。Texas Instruments LM25184-Q1无需辅助绕组或光耦合器即可工作，提供严密的输出电压调节，精度高于1%。LM25184-Q1提供一整套保护特性，以确保在故障状况期间对稳压器进行保护。这些特性包括可确保电压骤降状况期间正常运行的欠压锁定 (UVLO)、用于降低浪涌电流的可编程软启动 (SS)、断续模式过流保护 (OCP) 和热关断。它还具有精密使能 (EN) 和输出电压热补偿 (TC) 特性。

特性

输入电压范围：6 V至42 V
12V输出电压，设定点精度为1.5%
EN/UVLO电阻分压器，便于可编程输入电压UVLO

1 A额定负载电流
尺寸小、经全面组装、测试和验证的PCB布局

应用

汽车动力传动系统
牵引逆变器和电机驱动器：IGBT和SiC栅极驱动电源

AM以下频段汽车车身电子设备
隔离式现场发射器和现场执行器
隔离式偏置电源轨

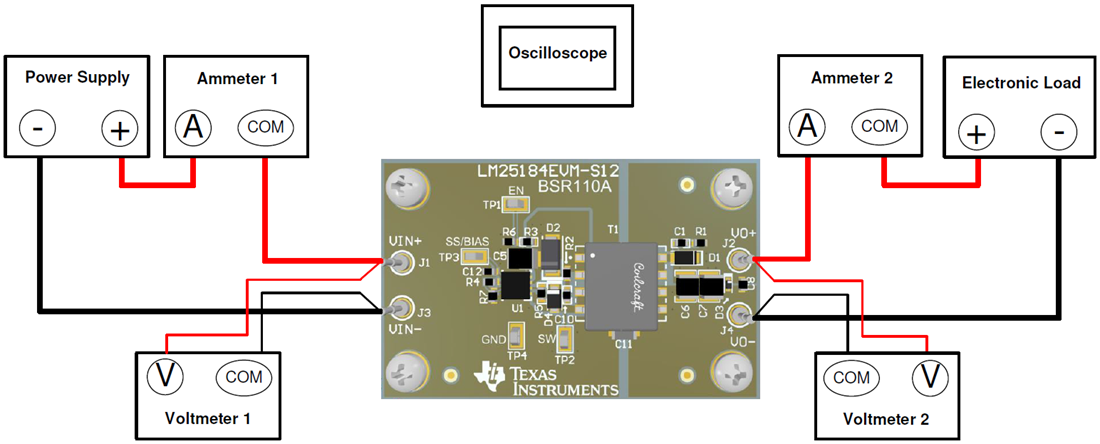

必要设备

电压源－输入电压源V_IN 必须是0至42V可变直流电源，能够提供2A电流
万用表
- 电压表1 - 输入电压（V_IN+至V_IN -）（将电压表设置为100MΩ输入阻抗）
- 电压表2 - 输出电压（VO+至VO-）（将电压表设置为100MΩ输入阻抗）
- 电流表1 - 输入电流（将电流表设置为1秒孔径时间）
- 电流表2 - 输出电流（将电流表设置为1秒孔径时间）
