Texas Instruments LM34966EVM-FLY控制器评估模块

Texas Instruments LM34966EVM-FLY控制器评估模块 (EVM) 显示了LM34966-Q1宽输入非同步反激式控制器的特性和性能。标准配置设计在输入为5 V至4 A时提供稳定的18 V、36 V输出，开关频率为250 kHz。Texas Instruments LM34966EVM-FLY设计为了让配置轻松，使用户能够在同一模块上评估不同应用。PCB分为两层，元件仅装配在一侧。功能包括可编程斜率补偿、可调软启动、可编程逐周期限流、断续模式短路保护和可编程线路欠压锁定。

特性

  • 输入电压范围：18 V至36 V
  • 隔离输出电压：5V（4A时）
  • 开关频率：250kHz
  • 具有断续模式的短路保护

必要设备

  • 电源
    • 输入电压源 (VIN) 应该是能从0V至36V变化的至少为5A的可变电源。
  • 万用表
    • 电压表1
      • 输入电压：从VIN 接到PGND
    • 电压表2
      • 输出电压：从VOUT 接到ISO_GND
    • 电流表1
      • 测量输入电流，它必须能够处理5A电流
      • 可根据需要使用分流电阻器
    • 电流表2
      • 测量输出电流，它必须能够处理5A电流
      • 可根据需要使用分流电阻器
  • 电子负载
    • 负载应具有恒定电阻 (CR) 或恒定电流 (CC) 能力
    • 它应该安全处理4A电流（5V时）
  • 示波器
    • 20MHz带宽和交流耦合
    • 通过短接地引线直接在输出电容器上测量输出电压纹波
    • 由于噪声可能耦合到信号中，所以建议不要使用长引线接地连接
    • 若要测量其他波形，则根据需要调整示波器

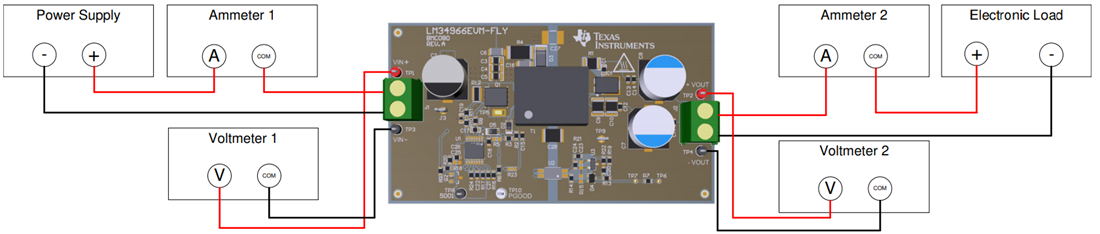

测试设置

图表 - Texas Instruments LM34966EVM-FLY控制器评估模块
