Texas Instruments LM50/LM50-Q1模拟输出温度传感器
Texas Instruments LM50/LM50-Q1模拟输出温度传感器是精密集成电路温度传感器，可以使用单个正电源在-40°C至125°C温度范围内进行检测。该器件的输出电压与温度 (10mV/°C) 成线性比例，并具有500mV的直流失调。该失调支持在无需负电源的情况下读取负温度。
LM50/LM50-Q1的理想输出电压范围为100mV至1.75V，适用于-40°C至125°C的温度范围。LM50/LM50-Q1不需要任何外部校准或微调即可在室温下提供±3°C的精度，在-40°C至125°C的完整温度范围内提供±4°C的精度。LM50/LM50-Q1的晶圆级微调和校准可确保低成本和高精度。由于LM50/LM50-Q1具有线性输出、500mV失调和工厂校准特性，因此简化了在需要读取负温度的单一电源环境中的电路要求。由于LM50/LM50-Q1的静态电流小于130μA，因此静止空气中的自发热限制在极低的温度，即0.2°C。
特性
- LM50-Q1符合AEC-Q100 1级标准，采用汽车级工艺流程制造
- 直接以摄氏度校准
- +10mV/°C线性比例
- 25°C下的精度为±2°C
- 额定温度范围：-40°C至125°C
- 适用于远程应用
- 采用晶圆级微调，降低了成本
- 工作电压范围：4.5V至10V
- 电流消耗：小于130µA
- 低自发热：在静止空气中低于0.2°C
- 整个温度范围内的非线性误差小于0.8°C
- UL认证元件
应用
- 汽车
- 计算机
- 磁盘驱动器
- 电池管理
- 传真机
- 打印机
- 便携式医疗仪器
- 暖通空调
- 电源模块

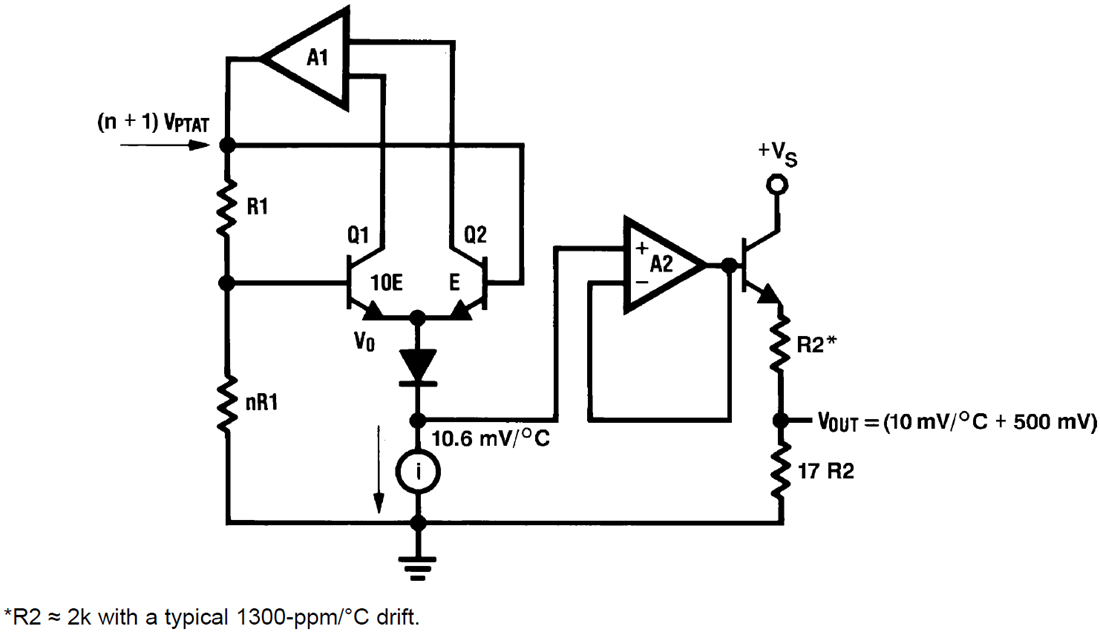

功能框图
