Texas Instruments LM5036半桥PWM控制器
Texas Instruments LM5036半桥PWM控制器是一款高度集成的PWM控制器，集成有辅助偏置电源，具有较高的功率密度，适用于电信、数据通信和工业电源转换器应用。该器件包含实施半桥拓扑电源转换器所需的所有功能，采用具有输入电压前馈的电压模式控制。LM5036设计在隔离式直流-直流电源转换器的一次侧运行，输入电压高达100V。
特性
- 高度集成的控制器，用于小尺寸、高密度直流-直流电源转换器
- 集成100V、100mA辅助偏置电源
- 带输入电压前馈的电压模式控制
- 100V高电压启动稳压器
- 全稳压预偏置启动
- 增强的逐周期限流，带脉冲匹配
- 优化的最大占空比，用于一次侧FET
- 可配置闭锁、OVP操作
- 集成100V、2A MOSFET驱动器，用于一次侧FET
- 一次侧和同步整流器 (SR) FET之间的可编程死区时间
应用
- 电信和数据通信隔离式电源
- 工业电源

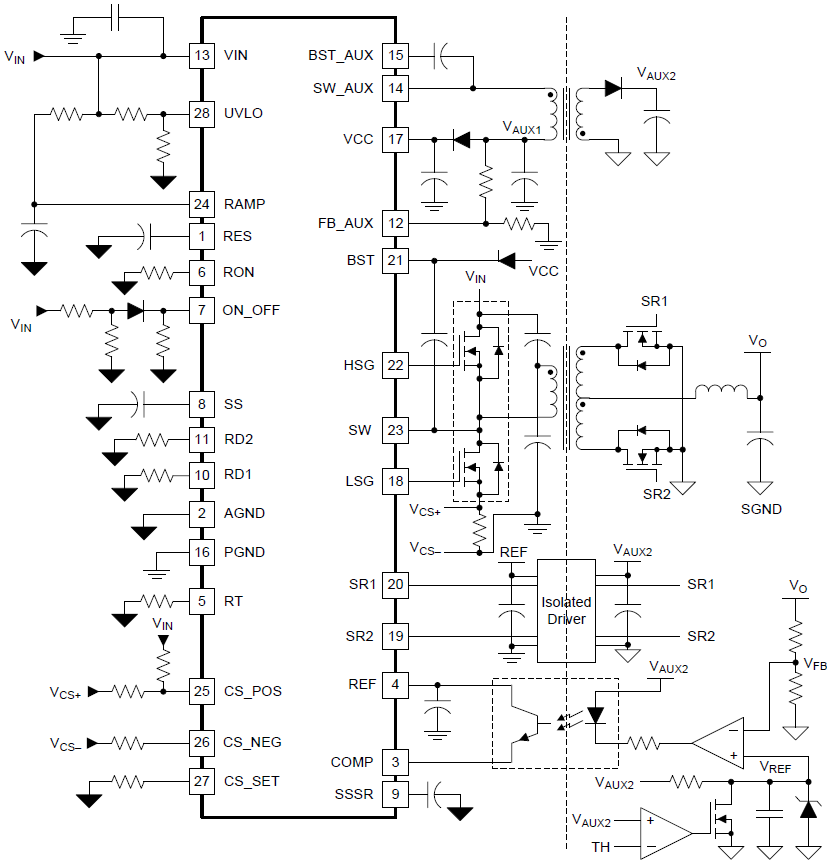

简化应用
发布日期: 2018-06-29
| 更新日期: 2023-03-08
