Texas Instruments LM51231-Q1升压控制器
Texas Instruments LM51231-Q1升压控制器具有宽输入范围，采用峰值电流模式控制。宽输入范围支持汽车冷启动和负载突降。当器件上的偏置等于或大于3.8V时，最低输入电压可低至0.8V。LM51231-Q1的输出电压可通过跟踪功能进行动态编程。同时，VSUPPLY > VLOAD时自动进入旁路模式运行，消除了高侧MOSFET的体二极管压降。开关频率可通过外部电阻器动态编程，范围为100kHz至2.2MHz 。开关在2.2MHz，最大限度地降低AM频段干扰，实现小解决方案尺寸和快速瞬态响应。
TI LM51231-Q1升压控制器具有内置保护功能，例如峰值电流限制（通过VSUPPLY保持恒定）、过压保护和热关断。外部时钟同步、可编程扩频调制以及具有最小寄生效应的无引线封装进一步降低EMI和避免串扰。其他特性包括线路UVLO、FPWM、二极管仿真、DCR电感器电流检测、可编程软启动和电源状态良好指示器。
特性
- 符合汽车应用类AEC-Q100标准
- 温度等级1：-40°C至+125°C，TA
- 支持功能安全
- 来辅助功能安全系统设计的文档
- 适合用于各种汽车电池供电应用
- 输入工作电压范围：3.8V至42V
- 动态可编程VOUT：5V至20V，或15V至57V
- 最低升压输入：0.8 V（偏置≥3.8 V时）
- 当 VSUPPLY > VLOAD 时旁路运行
- 偏置关断电流：≤3μA
- 小尺寸解决方案
- 最大开关频率：2.2MHz
- 内部启动二极管
- QFN-20，带可湿性侧翼
- EMI抑制，避免AM频段干扰和串扰
- 可选时钟同步
- 开关频率范围：100kHz至2.2MHz
- 可选开关模式（FPWM、二极管仿真）
- 可选可编程扩频
- 无引线封装
- 可编程性和灵活性
- 动态VOUT 跟踪
- 动态开关频率编程
- 支持DCR电感器电流检测
- 可编程输入电压UVLO
- 可调节软启动
- 自适应死区时间
- 电源良好指示器
- 集成保护功能
- 在整个VSUPPLY 范围内实现恒定的逐周期峰值电流限制
- 过压保护
- HB-SW短路保护
- 热关断
应用
- 具有跟踪功能的汽车音频电源
- 汽车LED偏置电源

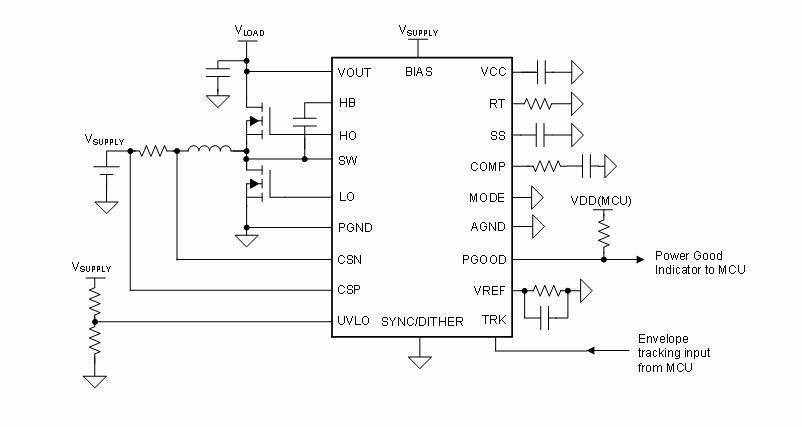

典型应用
发布日期: 2022-12-20
| 更新日期: 2025-03-05
