Texas Instruments LM5152EVM-BST控制器评估模块

Texas Instruments LM5152EVM-BST控制器评估模块 (EVM) 演示LM5152-Q1宽输入电压同步升压控制器的特性。这些特性包括：低IQ 运行、内部反馈电阻器、当VIN 大于VOUT 调节目标时的旁路模式运行，以及动态输出电压跟踪。还包括STATUS指示灯、可编程频率、时钟抖动和可编程UVLO。该评估模块设计用于在汽车启动升压输入降至2.5V时，维持440kHz、8.5V的最小输出。Texas Instruments LM5152EVM-BST设计用于简化配置，帮助用户评估该器件的汽车应用。

特性

  • 输入电压范围：2.5 V至42 V
  • 输出电压：8.5V（34W时）
  • 开关频率：440kHz

必要设备

  • 电源
    • 输入电压源 (VIN) 必须是最低效率不低于V级的可变电源
    • 该电源必须提供2.5V至36V电压，并能够提供超过20A的电流
    • TI建议购买符合适用地区安全标准（例如UL、CSA、VDE或PSE）的外部电源
  • 电子负载
    • 负载连接到评估模块的输出
    • 电子负载必须能够处理高达36V电压，耗散能力要达到100W（8.5V时）
  • 万用表
    • 用于DC测量
      • 电压表1 (VIN) 能够测量高达36V的输入电压范围
      • 电压表2 (VOUT) 能够测量36V的输出电压
      • 电流表1 (IIN) 能够进行20A DC测量
        • 还可以使用分流电阻器测量输入电流
      • 电流表2 (IOUT) 能够进行至少6A DC测量

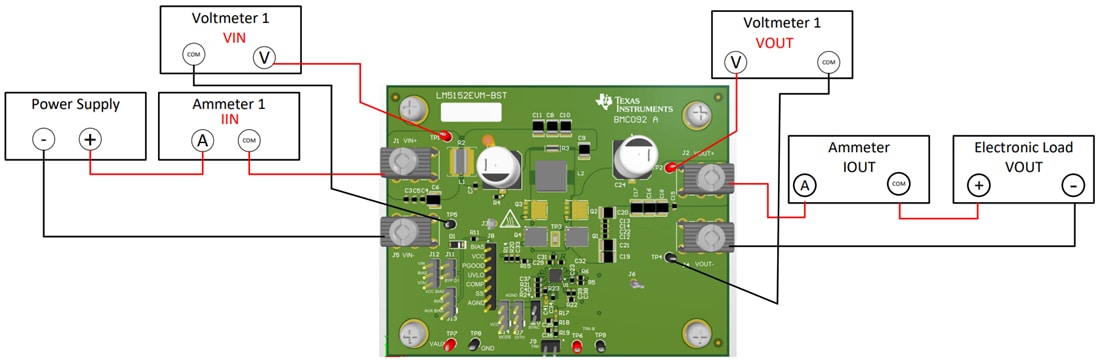

测试设置
