Texas Instruments LM5156HEVM-FLY控制器评估模块 (EVM)
Texas Instruments LM5156HEVM-FLY控制器评估模块 (EVM) 显示了LM51561-HTSSOP宽输入非同步反激式控制器的特性和性能。标准配置设计在输入为5 V至4 A时提供稳定的18 V、36 V输出，开关频率为250 kHz。 Texas Instruments LM5156HEVM-FLY设计用于轻松配置，使用户能够在同一模块上评估许多不同的应用。印刷电路板有两层，元件只安装在一面。功能包括可编程斜率补偿、可调软启动、可编程逐周期电流限制、断续模式短路保护和可编程线路欠压锁定。
特性
- 严格调节的输出电压为5V
- 满负荷时的高转换效率>86%
- 断续模式短路保护
- 用户可调二次侧软启动时间
- 10V辅助绕组为VCC 引脚供电
- 250kHz开关频率
- 2层PCB，元件安装在一侧
必要设备
- 电源
- 输入电压源 (VIN) 应为可变电源，电压范围为0V至36V，电压源至少为5A
- 万用表
- 电压表1
- 输入电压，从VIN 连接至PGND
- 电压表2
- 输出电压，从VOUT 连接到ISO_GND
- 电流表1
- 输入电流，必须能够处理5 A电流
- 可根据需要使用分流电阻器
- 电流表2
- 输出电流，必须能够处理5 A电流
- 可根据需要使用分流电阻器
- 电压表1
- 电子负载
- 负载应具有恒定电阻 (CR) 或恒定电流 (CC) 能力
- 它应该安全处理4A电流（5V时）
- 示波器
- 20MHz带宽和交流耦合
- 通过短接地引线直接在输出电容器上测量输出电压纹波
- 由于噪声可能耦合到信号中，所以建议不要使用长引线接地连接
- 若要测量其他波形，则根据需要调整示波器

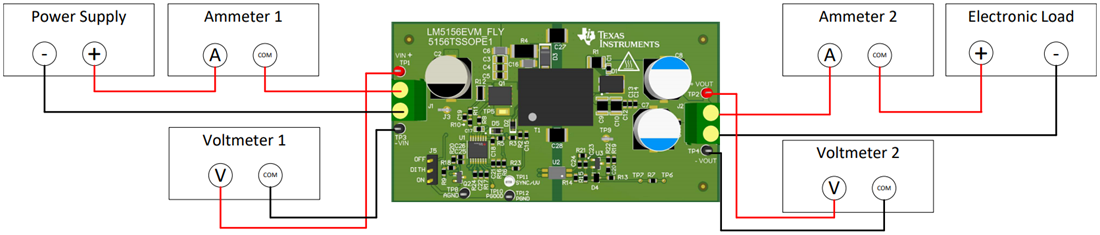

测试设置
相关产品
Texas Instruments LM5156xH/LM5156xH-Q1控制器
宽输入范围、非同步升压控制器，采用峰值电流模式控制。
