Texas Instruments LM5168E同步降压式转换器

Texas Instruments LM5168E同步降压式转换器提供高达+150°C的扩展温度范围,并在宽输入电压范围内进行调节。宽输入电压范围最大限度地减少了对外部浪涌抑制组件的需求。50ns的最短可控导通时间有助于实现较大的降压比,支持从48V标称输入到低电压轨的直接降压转换,从而降低系统的复杂性和设计成本。

TI LM5168E同步降压式转换器在输入电压突降至6V时能够根据需要以接近100%的占空比工作。这些特点使LM5168E成为宽输入电源范围工业应用和高电芯数电池组应用的理想之选。凭借集成式高侧和低侧功率MOSFET,LM5168E可提供高达0.3A的输出电流。恒定导通时间 (COT) 控制架构可提供几乎恒定的开关频率,具有出色的负载和线路瞬态响应。

LM5168E能够以自动模式运行,该模式可实现超低IQ和二极管仿真模式运行,从而在轻负载下实现高效率。

特性

  • 专为在严苛的应用中实现可靠性而设计
    • 宽输入电压范围:6 V至115 V
    • 结温范围:-55 °C至+150 °C
    • 固定3 ms内部软启动定时器
    • 峰值和谷值限流保护
    • 输入UVLO和热关断保护
  • 适用于可扩展的工业电源和电池组
    • 最短导通时间和关闭时间低至50ns
    • 1MHz可调切换频率
    • 二极管仿真,提高轻负载时的效率
    • 自动模式下具有10JA静态电流
    • 3JA关断静态电流
    • LM5164LM5163LM5013引脚对引脚兼容
    • LM5017LM34927具有类似的引脚分配和功能
  • 支持功能安全
    • 可提供文档,协助功能安全系统设计
  • 通过集成技术减小设计尺寸,降低成本
    • COT模式控制架构
    • 集成式1.9Q NFET降压开关
    • 集成式0.71Q NFET同步整流器
    • 1.2 V内部电压基准
    • 无环路补偿组件
    • 内部VCC偏置稳压器和自举二极管
    • 开漏电源正常指示器
    • SOIC PowerPAD™-8集成电路封装,引脚间隔为1.27mm

应用

  • 空间 - 太阳能源,存储器
  • 航空航天和国防 - 智能弹药,执行器
  • 航空电子器件 - 传感器成像,雷达

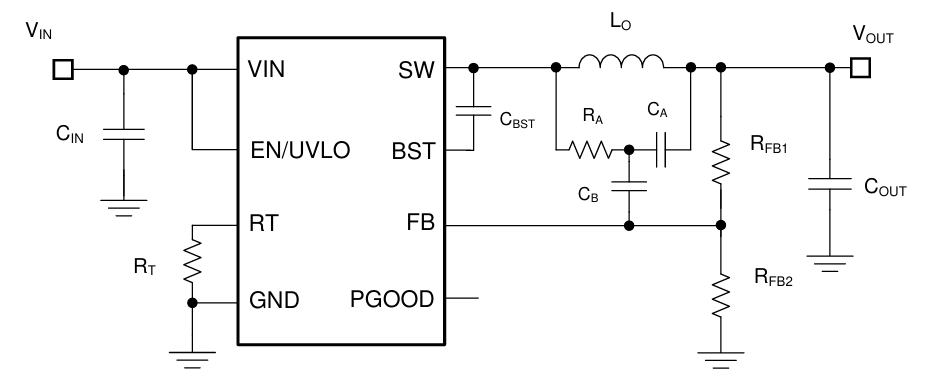

典型降压式转换器原理图

原理图 - Texas Instruments LM5168E同步降压式转换器

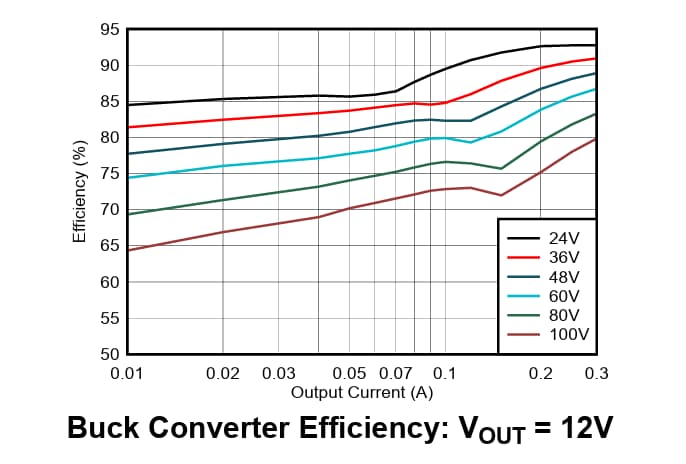

降压式转换器效率

性能图表 - Texas Instruments LM5168E同步降压式转换器

功能框图

框图 - Texas Instruments LM5168E同步降压式转换器
