Texas Instruments LM5168FEVM转换器评估模块 (EVM)

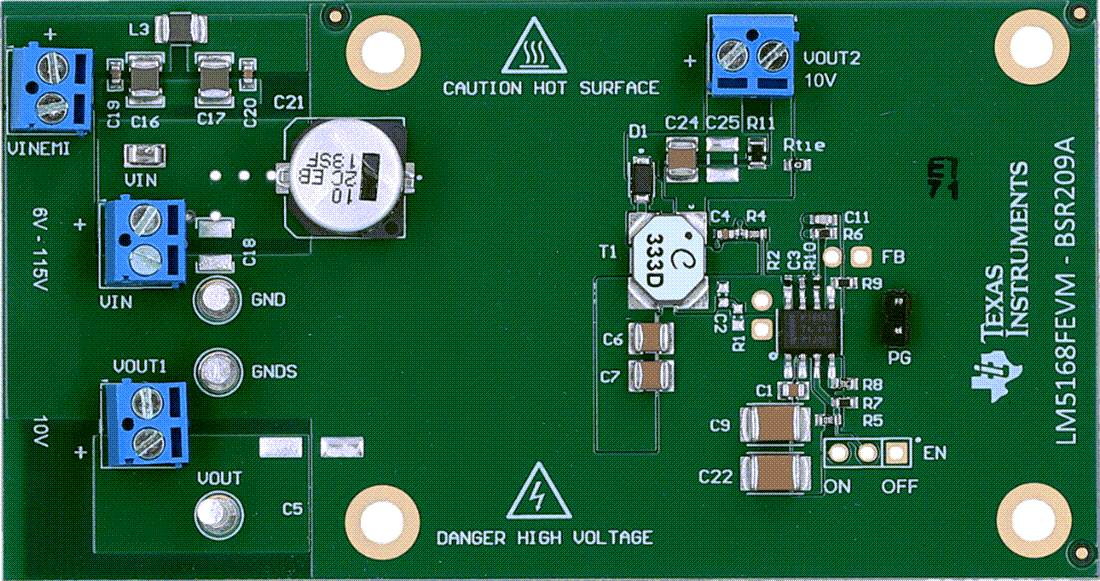

Texas Instruments LM5168FEVM转换器评估模块 (EVM) 是一款完全组装且经过测试的电路，用于评估LM5168。The LM5168是一款采用同步整流技术的115V直流/直流Fly-Buck稳压器，可在小尺寸内实现高转换效率。该评估模块可在20V至115V（最大绝对电压为120V）的宽输入电压范围内工作，能够在高达0.25A的电流下以750kHz开关频率提供10V稳压输出。通过Fly-Buck拓扑提供额外的10V浮动输出。输出电压具有优于1.5%的设定点精度，可使用外部电阻分压器进行调节。模块设计采用LM5168-Q1同步降压转换器，支持宽输入电压范围、宽占空比范围、集成高侧和低侧功率MOSFET、高级过流保护和精密使能。
